전기 설비 과열, 어떻게 손쉽게 잡아낼까? 열화상 점검 시기와 방법

매년 여름이면 폭염과 함께 전력 사용량이 급증하면서 전기 설비의 과열 위험도 커집니다. 특히 분전반이나 배전반, 변압기와 같은 전기 설비는 눈으로 확인하기 어려운 이상 발열이 발생할 수 있으며 이를 제때 발견하지 못하면 화재나 정전 등 큰 사고로 이어질 가능성이 있습니다.

이번 글에서는 여름철 전기 설비의 과열 원인부터 열화상 점검이 필요한 이유와 적절한 점검 시기 및 주기, 점검 시 알아두면 좋은 팁까지 자세히 알아보겠습니다.

전기 설비, 왜 여름에 유독 뜨거워질까요?

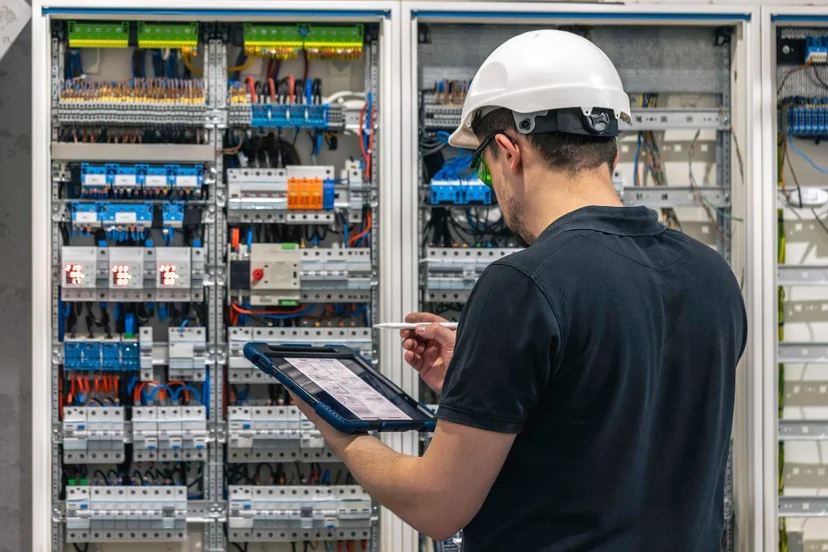

출처: magnific

여름철 전기 설비가 과열되는 원인은 크게 외부 환경, 전력 부하, 설비 상태의 세 가지로 나눌 수 있는데요. 각각의 원인이 복합적으로 작용하면 이상 발열이 발생할 가능성도 더욱 높아집니다.

1️⃣ 높은 외부 온도로 설비 냉각 효율 저하

전기 설비는 가동 중 자연스럽게 열이 발생합니다. 하지만 여름철에는 외부 기온은 물론 밀폐된 전기실 내부 온도까지 함께 높아지면서 설비에서 발생한 열이 쉽게 식지 않습니다. 이로 인해 변압기, 배전반, 분전반 등 주요 전기 설비의 온도가 평소보다 높아지고 과열 위험도 함께 커질 수 있습니다.

2️⃣ 전력 사용량 증가로 설비 부하 급증

폭염이 이어질수록 에어컨과 공조기 등 냉방 설비의 전력 사용량이 많이 증가합니다. 이에 따라 전기 설비에는 평소보다 더 큰 부하가 걸리게 되며 케이블과 연결 부위처럼 전류가 집중되는 곳의 발열도 증가할 수 있어요. 특히 전력 사용량이 많은 시간대에는 이상 발열이 발생할 가능성이 더욱 높아집니다.

3️⃣ 노후 설비와 접촉 불량으로 이상 발열 발생

전기 설비를 오래 사용하면 연결 부위가 느슨해지거나 금속 접촉면이 손상되는 등 성능이 점차 저하될 수 있습니다. 또한 차단기나 케이블 연결 부위에 접촉 불량이 발생하면 특정 부분에 열이 집중되면서 이상 발열이 나타날 수 있어요. 이러한 문제는 대부분 외관상으로는 확인하기 어렵고 내부에서 이미 이상 발열이 진행되고 있을 수 있습니다.

열화상 점검, 언제 하는 게 가장 효과적일까요?

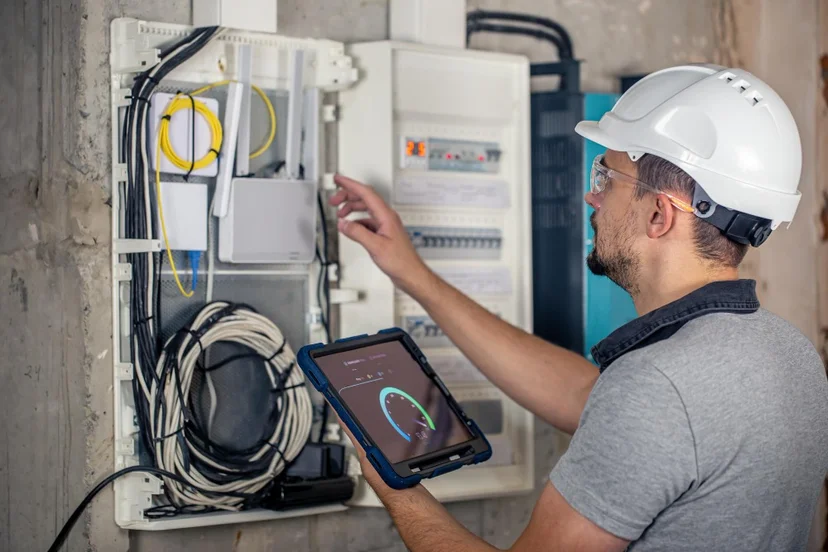

출처: magnific

전기 설비의 이상 발열은 눈으로 확인하기 어려운 만큼, 적절한 시기에 점검하는 것이 예방 유지보수의 핵심입니다. 특히 열화상 점검은 설비가 실제로 운전되고 전력 사용량이 많은 상태에서 실시해야 이상 발열을 보다 정확하게 확인할 수 있습니다.

✅ 여름철이 시작되기 전 예방 점검

전기 설비의 열화상 점검은 본격적인 폭염이 시작되기 전 실시하는 것이 가장 효과적입니다. 냉방 설비 가동이 본격화되기 전에 설비 상태를 점검하면 이상 발열이나 접속 불량 등을 미리 발견하고 조치할 수 있어 여름철 고장과 화재 위험을 줄이는 데 도움이 됩니다.

✅ 전력 피크 시간에 점검해야 하는 이유

폭염이 이어지는 시기에는 냉방 설비 사용이 늘어나면서 전기 설비의 부하도 최고 수준에 이릅니다. 이처럼 실제 운전 조건에서 점검하면 평소에는 확인하기 어려운 이상 발열을 발견하기 쉽습니다. 또한 하루 중에는 전력 사용량과 주변 온도가 모두 높은 오후 시간대인 오후 1시~4시 사이에 점검하는 것이 정확한 진단에 도움이 됩니다.

✅ 점검 주기는 어떻게 관리하면 좋을까?

전기 설비의 중요도와 사용 환경에 따라 점검 주기는 달라질 수 있지만 일반적으로는 정기 점검과 특별 점검을 함께 운영하는 것이 권장됩니다.

적절한 시기에 점검하는 것만큼 중요한 것은 올바른 방법으로 측정하는 것입니다. 다음 단락에서 열화상 카메라를 활용해 전기 설비를 점검할 때 알아두면 좋은 핵심 사항을 정리했습니다.

열화상 카메라 쓸 때 뭘 체크해야 할까요?

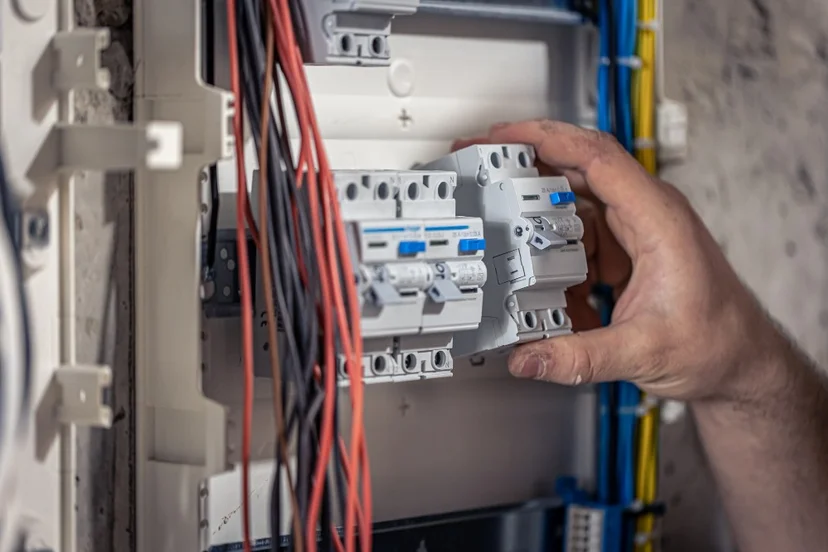

출처: magnific

열화상 카메라는 전기 설비의 이상 발열을 빠르게 확인할 수 있는 효과적인 점검 도구입니다. 다만, 같은 장비를 사용하더라도 촬영 조건과 측정 방법에 따라 결과가 달라질 수 있기 때문에 정확한 점검을 위해서는 다음 사항을 함께 확인하는 것이 좋습니다.

✔️ 설비가 운전 중일 때 측정하기

전기 설비는 실제로 전류가 흐르고 부하가 걸린 상태에서 이상 발열이 나타나는 경우가 많습니다. 따라서 설비가 정상적으로 운전 중일 때 측정해야 접속 불량이나 과부하로 인한 발열을 정확하게 확인할 수 있습니다.

✔️ 같은 위치에서 꾸준히 측정하기

정기 점검에서는 가능한 한 같은 위치와 비슷한 조건에서 반복 측정하는 것이 중요합니다. 같은 지점을 지속적으로 비교하면 작은 온도 변화도 쉽게 확인할 수 있어 설비 상태를 장기적으로 관리하는 데 도움이 됩니다

✔️ 절대 온도보다 ‘온도 차이’를 함께 확인하기

열화상 점검에서는 단순히 온도가 몇 도인지보다 평소보다 얼마나 높아졌는지, 또는 주변 부위와 얼마나 차이가 나는지를 함께 확인하는 것이 중요합니다. 설비의 종류와 운전 조건에 따라 정상 온도는 달라질 수 있으므로 온도 변화와 편차를 함께 살펴야 정확하게 이상 여부를 판단할 수 있습니다.

✔️ 측정 조건과 결과를 함께 기록하기

열화상 이미지는 촬영 당시의 부하 상태와 측정 조건을 함께 기록해 두는 것이 좋습니다. 동일한 설비를 정기적으로 점검하면 이전 측정 결과와 비교해 온도 변화를 확인할 수 있으며 이상 징후를 조기에 발견하고 예방 유지보수 계획을 수립하는 데 도움이 됩니다.

이와 함께 열화상 카메라를 올바르게 설정하고 활용하기 위한 기본 개념을 알아두면 더욱 정확한 점검에 도움이 됩니다. 방사율, 해상도 등 열화상 카메라의 핵심 용어가 궁금하다면 아래 게시물도 참고해 보세요.

👉 열화상 카메라 원리부터 해상도·NETD·방사율 핵심 용어까지

전기 설비 점검엔 어떤 열화상 카메라가 좋을까요?

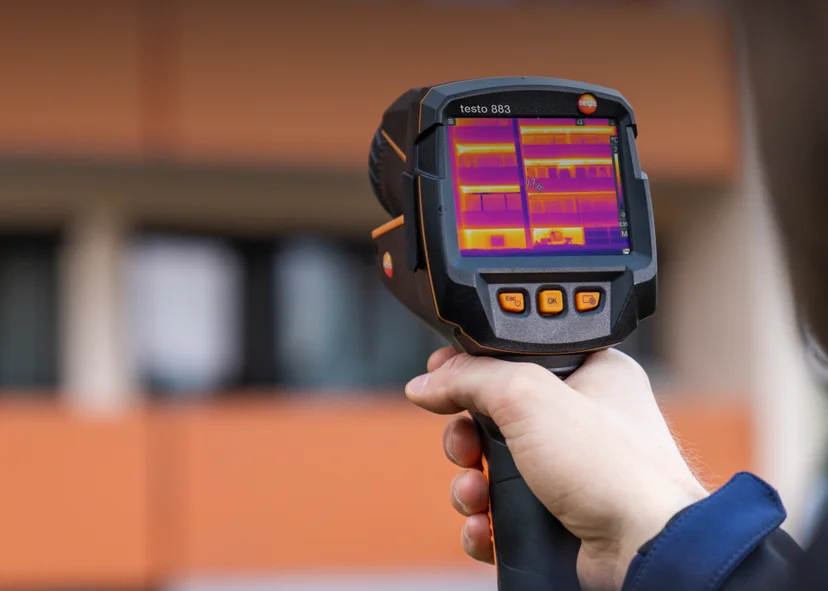

정확한 열화상 점검을 위해서는 올바른 측정 방법뿐 아니라 현장 환경에 적합한 열화상 카메라를 선택하는 것도 중요합니다. testo 883은 고해상도 열화상 이미지와 다양한 측정·분석 기능을 갖춰 전기 설비의 이상 발열을 보다 정확하고 효율적으로 점검할 수 있도록 지원합니다.

1️⃣ 고해상도 열화상 이미지로 미세한 온도 차이까지 확인

testo 883은 기본 320 × 240 픽셀의 열화상 해상도를 제공하며, SuperResolution 기능을 활용하면 최대 640 × 480 픽셀까지 이미지를 향상할 수 있습니다. 좁은 배전반 내부나 케이블 연결 부위 등 작은 이상 발열도 더욱 선명하게 확인할 수 있습니다.

2️⃣ 방사율 자동 설정으로 측정 정확도 향상

열화상 측정에서는 대상의 표면 재질에 따라 방사율이 달라질 수 있어 적절한 방사율 설정이 중요합니다. testo 883은 Testo ε-Assist 기능을 통해 측정 대상에 맞는 방사율을 자동으로 적용해 더욱 정확한 온도 측정을 지원합니다.

3️⃣ IRSoft 소프트웨어로 데이터 분석 및 보고서 작성

testo IRSoft 소프트웨어는 열화상 이미지 분석부터 한글 보고서 작성까지 지원해 점검 결과를 체계적으로 관리할 수 있습니다. 또한 testo Thermography App과 연동하면 현장에서도 측정 데이터를 확인하고 보고서를 더욱 편리하게 작성할 수 있어 전기 설비의 정기 점검과 이력 관리에 도움이 됩니다.

4️⃣ 다양한 산업 현장의 전기 설비 점검에 활용

testo 883은 다양한 전기 설비의 예방 점검과 유지보수에 폭넓게 활용할 수 있습니다. 배전반과 분전반은 물론 변압기, 전력 설비 등 다양한 산업 현장에서 사용할 수 있으며 넓은 설비부터 좁은 공간까지 효율적으로 점검할 수 있습니다.

여름철 전기설비 점검 관련 FAQ

Q. 전기 설비에 이상이 없어 보여도 정기적인 열화상 점검이 필요한가요?

전기 설비의 이상 발열은 육안으로 확인하기 어려운 경우가 많습니다. 열화상 카메라를 활용하면 설비를 가동한 상태에서도 눈에 보이지 않는 온도 이상을 확인할 수 있어 이상 징후를 조기에 발견하는 데 도움이 됩니다. 이를 통해 고장이나 화재 위험을 줄이는 예방 점검이 가능합니다.

Q. 열화상 카메라만 있으면 전기 설비 이상을 모두 진단할 수 있나요?

아닙니다. 열화상 카메라는 이상 발열이 발생한 위치를 빠르게 찾아내는 데 효과적인 장비지만, 발열의 원인까지 단독으로 판단할 수는 없습니다. 정확한 진단을 위해서는 열화상 측정 결과와 함께 전류, 전압, 접속 상태 등을 종합적으로 확인하는 것이 좋습니다.

Q. 비가 오거나 습한 날에도 열화상 점검을 할 수 있나요?

가능하지만 측정 환경에 따라 결과가 달라질 수 있습니다. 특히 실외 설비는 비나 강한 햇빛, 바람 등의 영향을 받을 수 있으므로 가능한 한 일정한 환경에서 측정하는 것이 좋습니다. 측정 대상과 주변 환경을 함께 고려하면 보다 신뢰도 높은 결과를 얻는 데 도움이 됩니다.

Q. 열화상 점검만으로 전기 설비로 인한 화재를 예방할 수 있나요?

열화상 점검만으로 모든 화재를 예방할 수 있는 것은 아닙니다. 다만 접촉 불량이나 과부하 등으로 발생하는 이상 발열을 조기에 발견하고 필요한 조치를 취하면 화재 위험을 줄이는 데 도움이 됩니다. 정기적인 열화상 점검과 설비 유지보수를 함께 실시하면 예방 효과를 더 높일 수 있습니다.

Q. 열화상 카메라를 선택할 때 가장 중요하게 봐야 할 기능은 무엇인가요?

사용 목적에 따라 중요하게 고려해야 할 기능은 달라질 수 있습니다. 일반적으로는 열화상 해상도, 열감도(NETD), 온도 측정 정확도, 초점 기능, 분석 및 보고서 작성 기능 등을 함께 살펴보는 것이 좋습니다. 특히 전기 설비 점검은 작은 온도 차이도 확인해야 하므로 해상도와 열감도가 중요한 선택 기준이 됩니다.

여름철 전기 설비는 이상 발열이 발생하기 전에 예방 점검을 하는 것이 중요합니다.

전기 설비 점검에 적합한 열화상 카메라 testo 883의 다양한 기능을 확인해 보세요.
