열화상 카메라 원리부터 해상도·NETD·방사율 핵심 용어까지

열화상 카메라는 물체가 방출하는 적외선 에너지를 감지해 온도 분포를 색상 이미지로 표현하는 장비입니다. 열화상 카메라의 작동 원리, 해상도·방사율·열 민감도 등 핵심 용어의 뜻이 궁금하다면 클릭하세요.

Mar 12, 2026

Contents

1. 열화상 카메라 원리 1️⃣ 적외선 감지 2️⃣ 신호 변환 및 영상 처리 3️⃣ 온도 시각화 2. 열화상 카메라 핵심 용어 소개 ✅ 해상도 (Resolution)✅ 정확도 (Accuracy)✅ 방사율 (Emissivity)✅ 열 민감도 (Thermal Sensitivity, NETD)3. 테스토 열화상 카메라 기술 소개 1️⃣ SuperResolution (해상도 향상)2️⃣ ΔT (Delta T, 온도 차이 분석)3️⃣ ε-Assist (방사율 자동 계산)4️⃣ Thermography App (모바일 분석)4. 테스토 열화상 카메라 선택 기준 열화상 카메라 관련 FAQ Q. 열화상 카메라는 어떻게 온도를 측정하나요?Q. 열화상 카메라의 해상도는 왜 중요한가요?

열화상 카메라는 눈에 보이지 않는 온도 정보를 시각적으로 확인할 수 있는 비접촉식 온도 측정 장비로, 건물 단열 진단, 전기 설비 점검, 산업 설비 유지보수 등 다양한 분야에서 활용되고 있습니다.

열화상 이미지를 제대로 해석하려면 카메라의 작동 원리와 핵심 용어를 함께 알아두는 것이 중요한데요.

이번 글에서는 열화상 카메라의 기본 원리부터 해상도·정확도·방사율 같은 핵심 개념, 그리고 분석 품질을 높여주는 테스토 열화상 카메라의 주요 기능까지 정리해 보겠습니다.

📌 핵심 요약

✔ 열화상 카메라는 적외선을 감지해 온도 분포를 이미지로 보여주며 다양한 산업에서 활용됨

✔ 정확한 분석을 위해 해상도, 열 민감도(NETD), 방사율(ε) 같은 핵심 개념 이해가 중요

✔ 테스토는 testo 883, testo 872, testo 860i 등 다양한 열화상 카메라 라인업과 기술력을 바탕으로 효율적인 열화상 점검을 지원함

1. 열화상 카메라 원리

출처: freepik

모든 물체는 절대온도 0K(약 -273.15°C) 이상에서 적외선 에너지를 방출합니다. 열화상 카메라는 눈에 보이지 않는 적외선(열에너지)을 감지해 온도 정보를 영상으로 표현합니다.

쉽게 말해 빛이 아니라 ‘열’을 기반으로 영상을 만드는 카메라라고 이해하면 좋아요. 열화상 카메라의 작동 과정을 간단히 정리하면 다음과 같습니다.

1️⃣ 적외선 감지

사람의 눈이나 일반 카메라는 가시광선을 감지하지만, 열화상 카메라는 센서를 통해 물체가 방출하는 적외선 복사 에너지를 감지합니다.

2️⃣ 신호 변환 및 영상 처리

렌즈를 통해 들어온 적외선 에너지는 검출기(Detector)에서 전기 신호로 변환되고, 내부 알고리즘을 통해 온도 데이터로 계산됩니다.

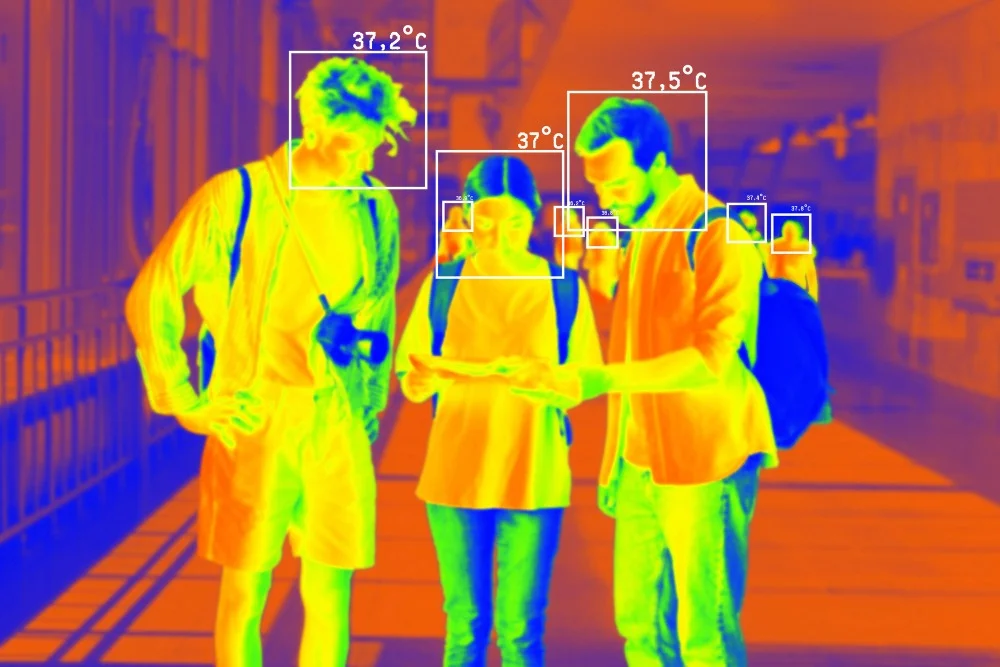

3️⃣ 온도 시각화

계산된 온도 값은 색상으로 표현되어 열화상 이미지로 나타납니다. 일반적으로 온도가 높은 영역은 빨간색이나 노란색, 낮은 영역은 파란색 계열로 표시됩니다.

이러한 원리 덕분에 열화상 카메라는 물체에 직접 접촉하지 않고도 멀리서 온도를 측정할 수 있으며, 어두운 환경에서도 온도 분포를 확인할 수 있습니다.

2. 열화상 카메라 핵심 용어 소개

이처럼 열화상 카메라는 온도 차이를 시각화하는 특성 때문에 단열 불량, 전기 과부하, 설비의 이상 발열처럼 온도 차이가 발생하는 문제를 직관적으로 파악하는 데 유용합니다. 다만 열화상 이미지를 정확하게 해석하려면 몇 가지 핵심 개념을 이해할 필요가 있는데요.

대표적으로 해상도, 정확도, 방사율, 열 민감도는 열화상 카메라의 성능과 분석 품질을 좌우하는 중요한 요소입니다.

✅ 해상도 (Resolution)

해상도는 열화상 이미지가 몇 개의 픽셀로 구성되어 있는지를 의미합니다. 예를 들어 320×240 해상도라면 총 76,800개의 온도 측정 포인트가 존재한다는 뜻입니다. 해상도가 높을수록 더 많은 온도 데이터를 담을 수 있기 때문에 작은 발열 지점이나 미세한 온도 분포를 더 정확하게 확인할 수 있습니다.

✅ 정확도 (Accuracy)

정확도는 카메라가 측정한 온도가 실제 온도와 얼마나 가까운지를 나타내는 지표입니다. 일반적으로 열화상 카메라는 ±2°C 또는 측정값의 ±2% 수준의 정확도를 제공합니다. 정확도가 높을수록 설비 이상 발열이나 과열 문제를 신뢰도 높은 데이터로 분석할 수 있습니다.

✅ 방사율 (Emissivity)

방사율은 물체가 열에너지를 얼마나 잘 방출하는지를 나타내는 값입니다. 0에서 1 사이의 값으로 표현되며, 재질에 따라 달라집니다. 방사율 설정이 실제 물체와 맞지 않으면 측정 온도에 오차가 발생할 수 있기 때문에, 정확한 열화상 분석을 위해 매우 중요한 요소입니다.

✅ 열 민감도 (Thermal Sensitivity, NETD)

열 민감도는 카메라가 얼마나 작은 온도 차이까지 구분할 수 있는지를 나타내는 성능 지표입니다. 보통 NETD(Noise Equivalent Temperature Difference)라는 단위로 표현하며, NETD가 0.04°C라면 0.04°C 수준의 미세한 온도 변화도 감지 가능하다는 의미이기 때문에 이 값이 낮을수록 미세한 발열 이상이나 단열 문제를 더 정밀하게 분석할 수 있습니다.

3. 테스토 열화상 카메라 기술 소개

열화상 카메라는 단순히 온도를 알려주는 것이 아니라, 온도 데이터를 얼마나 정확하고 선명하게 분석할 수 있는지가 중요합니다. 테스토의 열화상 카메라는 이러한 분석 품질을 높이기 위해 다양한 기술을 제공합니다.

1️⃣ SuperResolution (해상도 향상)

SuperResolution은 여러 장의 열화상 이미지를 분석해 해상도를 최대 4배까지 향상하는 기술입니다. 예를 들어 기본 해상도가 320×240인 경우 SuperResolution 적용 시 640×480 수준의 이미지를 얻을 수 있습니다.

이를 통해 작은 발열 지점이나 미세한 온도 분포를 더 선명하게 확인할 수 있습니다. 이 기능은 특히 전기 설비 점검이나 산업 장비 진단처럼 작은 이상 발열을 찾아야 하는 작업에서 큰 도움이 됩니다.

2️⃣ ΔT (Delta T, 온도 차이 분석)

ΔT(Delta T)는 두 지점 간의 온도 차이를 계산해 보여주는 기능입니다. 설비 점검에서는 단순한 절대 온도보다 주변 대비 얼마나 온도가 상승했는지가 중요한 경우가 많은데요. 예를 들어 전기 패널 점검에서는 특정 부품이 주변보다 몇도 더 높은지가 이상 발열을 판단하는 기준이 되기도 합니다.

ΔT 분석 기능은 같은 상황에서 온도 차이를 빠르게 확인하고 이상 여부를 판단하는 데 유용합니다.

3️⃣ ε-Assist (방사율 자동 계산)

방사율 설정은 열화상 측정에서 매우 중요한 요소지만, 현장에서는 재질에 맞는 값을 정확히 입력하기 어려운 경우도 많습니다. 테스토의 ε-Assist 기능은 기준 스티커를 활용해 측정 대상의 방사율을 자동으로 계산해 주는 기능으로, 보다 정확한 온도 측정을 돕습니다.

방사율은 열화상 측정 정확도를 좌우하는 핵심 개념인데요. 방사율이 무엇인지, 왜 중요한지에 대한 더욱 자세한 내용은 아래 게시물에서 확인해 보세요.

👉 방사율이란? 열화상 카메라와 적외선 온도계 정확한 온도 측정의 비밀

4️⃣ Thermography App (모바일 분석)

열화상 데이터를 현장에서 바로 확인하고 공유할 수 있다는 점도 중요한 요소입니다. 테스토의 Thermography App은 스마트폰이나 태블릿과 연결해 촬영 이미지를 확인하고 온도 데이터를 관리할 수 있는 모바일 애플리케이션입니다.

앱을 활용하면 실시간 이미지 확인과 온도 분석, 이미지 간 비교를 통해 간단한 보고서를 손쉽게 생성할 수 있습니다. 촬영부터 분석, 데이터 공유까지 현장에서 빠르게 진행할 수 있는 실용적인 기능입니다.

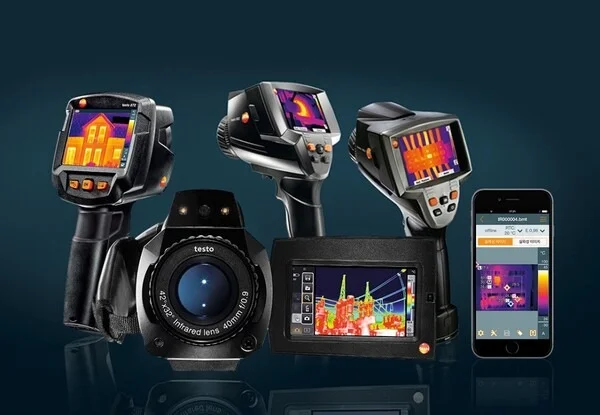

4. 테스토 열화상 카메라 선택 기준

앞에서 살펴본 다양한 기능을 갖춘 테스토 열화상 카메라, 실제 현장에서는 어떤 산업에서 활용될까요? 대표 모델별로 추천 활용 분야를 간단히 정리해 봤습니다.

모델	주요 특징	활용 산업/분야
testo 883	높은 해상도와 정밀 진단 기능으로 미세한 온도 차이 분석에 유리	산업 설비 유지보수, 전기 설비 점검, 기계 이상 발열 진단
testo 872	건물 열화상 진단 기능, 에너지 손실 분석 및 효율 진단에 적합	건물 단열 진단, 결로 분석, 태양광 설비 점검
testo 860i	스마트폰 연동, 휴대성 중심의 간편 측정	HVAC 점검, 냉동·냉장 설비 유지보수, 현장 점검
