올여름 냉방비, 아끼는 법? 열화상 카메라로 보는 냉기 손실 점검법

상업시설이나 대형 건물의 냉난방을 관리하다 보면 냉방 시즌이 시작할 때마다 에너지 비용 문제가 가장 먼저 떠오를 텐데요. 설비를 정기적으로 점검해도 냉방 효율이 기대만큼 나오지 않는다면, 건물 외피의 열 손실 구간을 먼저 확인해볼 필요가 있습니다. 창호 틈새나 외벽 연결부처럼 냉기가 빠져나가는 부위가 있으면 에어컨 가동 시간이 길어지고, 그만큼 에너지 비용 부담도 커지기 때문입니다.

이런 열 손실 구간은 눈으로 찾기 어렵기 때문에, 요즘은 열화상 카메라로 온도 분포를 미리 확인해 취약 부위를 사전에 파악해 두는 방법을 많이 활용하고 있습니다. 이번 글에서는 열화상 카메라를 활용한 열 손실 점검 프로세스와 현장에 맞는 활용법을 정리해 드리겠습니다.

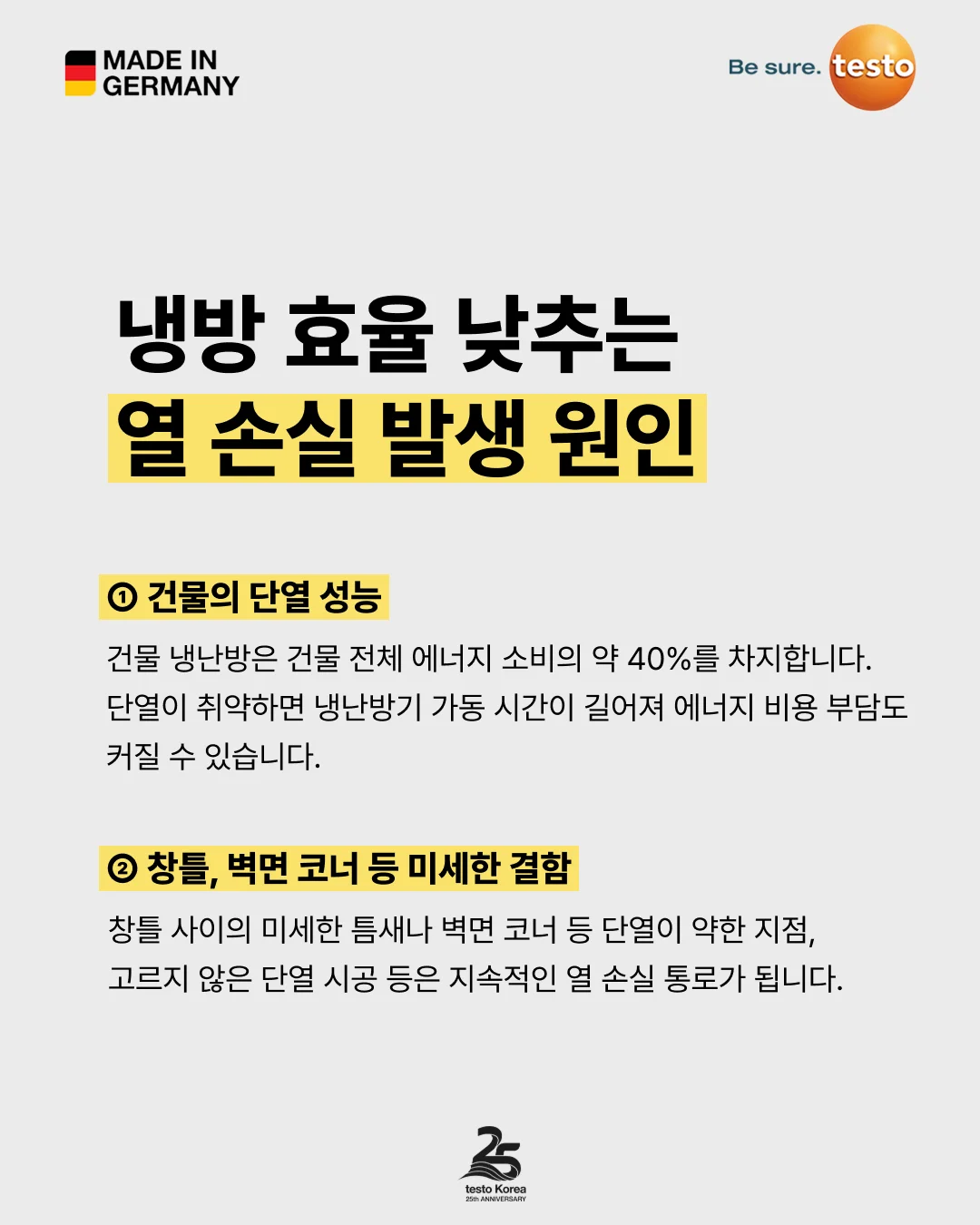

냉방 효율을 낮추는 열 손실, 어디서 발생하나?

✅ 건물의 단열 성능

단열 성능이 부족한 건물은 외부 기온 변화에 민감하게 반응합니다. 여름철에는 외부 열기가 실내로 들어오고, 겨울철에는 실내 온기가 빠져나가면서 냉난방기의 가동 시간이 자연스럽게 길어지기 때문인데요.

국제에너지기구(IEA)에 따르면 건물 냉난방은 건물 전체 에너지 소비의 약 40%를 차지합니다. 단열이 취약한 건물은 냉난방기 가동 시간이 길어지고, 그만큼 에너지 비용 부담도 커질 수 있습니다.

열 손실은 창호와 벽체 등 외부와 맞닿은 부위에서 큰 비중으로 발생합니다. 특히 창 틈새나 외벽 연결부처럼 작은 틈도 냉난방 효율 저하의 원인이 될 수 있습니다.

✅ 창틀, 벽면 코너 등 미세한 결함

냉난방비가 예상보다 많이 나온다면 창틀 사이의 미세한 틈새나 벽면 코너 등 단열이 약한 지점이 원인일 수 있습니다. 단열 시공이 고르지 않거나 기밀성이 떨어지는 부위는 지속적인 열 손실의 통로가 됩니다.

이러한 단열 결함은 벽체 내부나 구조적인 틈새에서 발생하는 경우가 많아 눈으로만 확인하기 어렵습니다. 겉으로는 멀쩡해 보여도 특정 부위에서 냉기 유입과 에너지 손실이 계속 발생할 수 있습니다. 따라서 냉난방 효율을 높이기 위해서는 보이지 않는 단열 취약 구간까지 함께 점검하는 과정이 중요합니다.

그렇다면 이런 단열 문제는 언제 점검하는 것이 가장 효과적일까요?

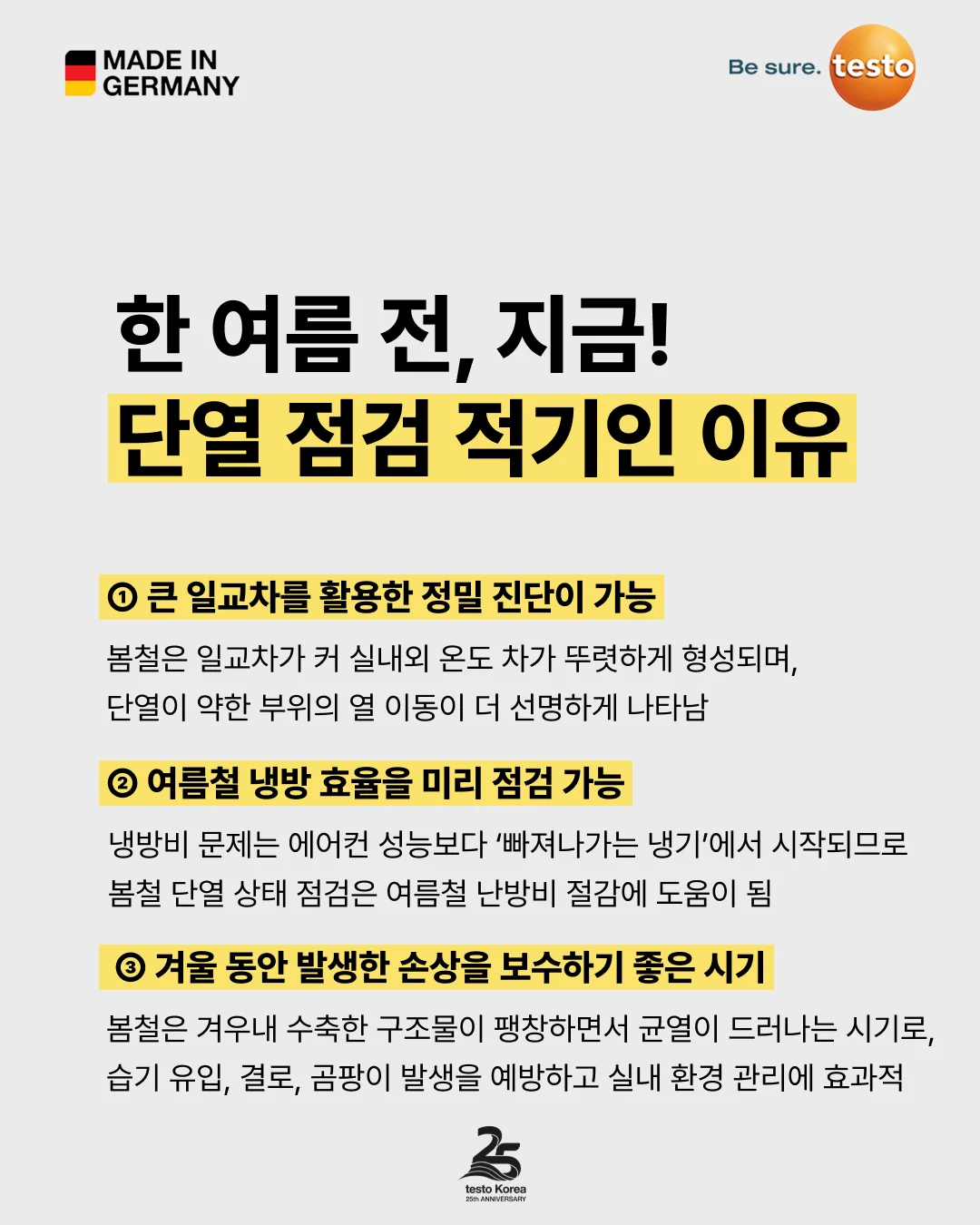

냉방 시즌 전, 지금이 열 손실 점검 적기인 이유

봄은 실내외 온도 차를 활용해 열 손실 구간을 더욱 명확하게 확인할 수 있는 계절입니다. 또한 여름철 에어컨 사용과 장마 시즌이 시작되기 전에 미리 취약 부위를 점검하고 보수할 수 있다는 점에서도 중요한 시기라고 할 수 있어요.

1️⃣ 큰 일교차를 활용한 정밀 진단이 가능해요.

봄철은 낮과 밤의 온도 차가 커 실내외 온도 차가 뚜렷하게 형성됩니다. 이 환경에서는 창틀, 벽면, 천장 등 단열이 약한 부위의 열 이동이 더 선명하게 나타나는데요. 특히 이른 아침이나 해가 진 이후처럼 실내외 온도 차가 큰 시간대에는 단열 불량 구간이 더욱 뚜렷하게 드러나는 특징이 있습니다.

2️⃣ 여름철 냉방 효율을 미리 점검할 수 있어요.

냉방비 문제는 에어컨 성능보다 ‘빠져나가는 냉기’에서 시작되는 경우가 많습니다. 창문 틈새, 문 주변, 단열이 약한 벽면은 외부 열기가 실내로 유입되는 주요 원인이 될 수 있는데요. 본격적인 냉방 시즌 전에 단열 상태를 미리 점검하고 보수하면 여름철 냉방 효율을 높이고 불필요한 에너지 손실을 줄이는 데 도움이 됩니다.

3️⃣ 균열·결로·곰팡이 등 겨울 동안 발생한 손상을 보수하기 좋아요.

봄철은 겨울 동안 수축했던 구조물이 다시 팽창하면서 균열이 드러나는 시기로, 외풍 유입과 단열 성능 저하를 유발하는 문제를 미리 확인하고 보수하기 좋습니다. 또한 장마와 폭염이 시작되기 전에 취약 부위를 점검하고 보수하면 습기 유입, 결로, 곰팡이 발생을 예방하는 데 도움이 되며 여름철 실내 환경 관리에도 효과적입니다.

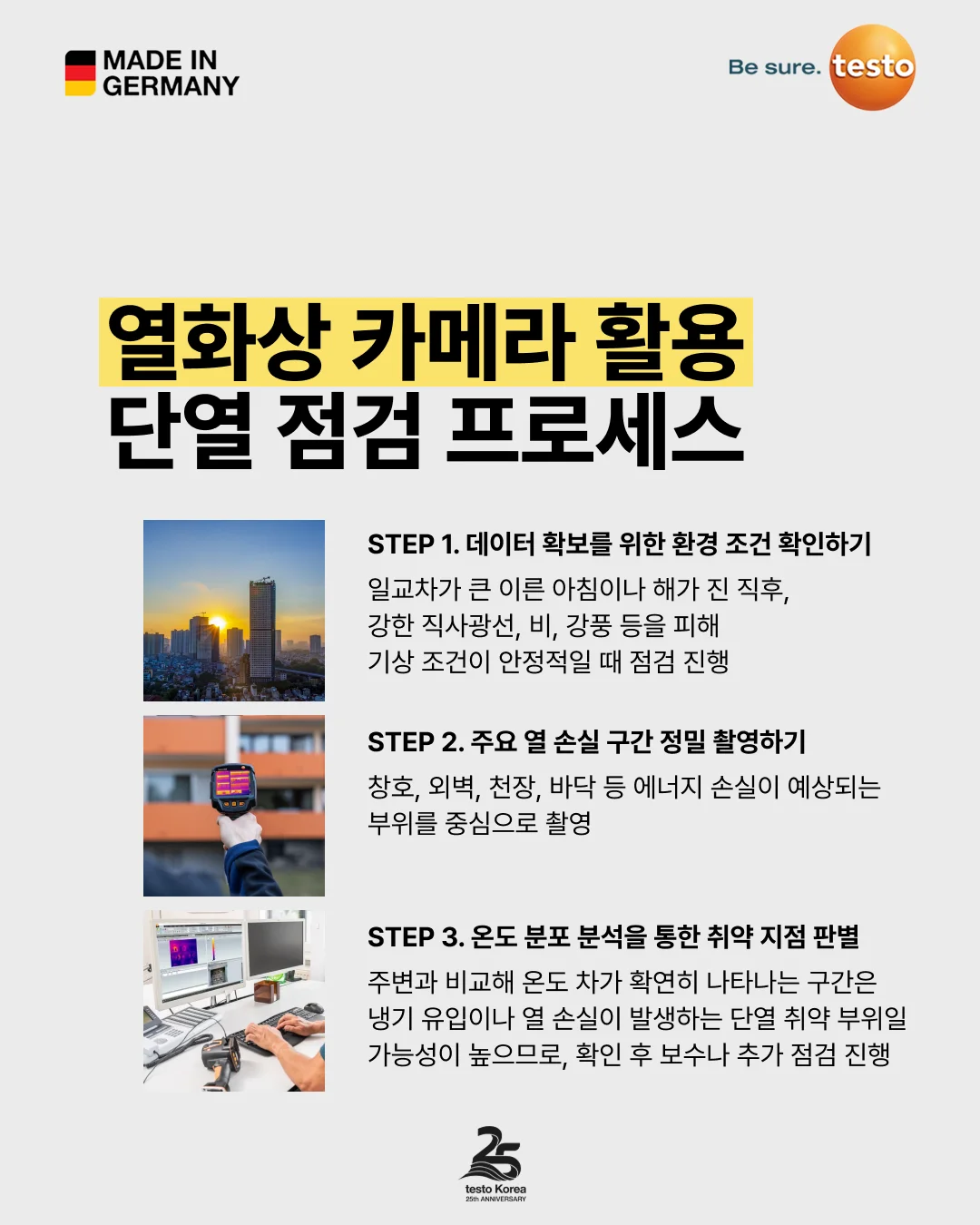

열화상 카메라를 활용한 단열 점검 프로세스

건물의 열 손실은 눈에 잘 보이지 않는 곳에서 발생하는 경우가 많습니다. 그래서 최근에는 온도 분포를 색상으로 확인할 수 있는 열화상 카메라를 활용해 단열 취약 부위를 직관적으로 점검하는 사례가 늘어나고 있는데요. 정확한 진단을 위해서는 측정 환경 설정부터 촬영, 데이터 분석까지 단계별 점검 과정이 중요합니다.

STEP 1. 데이터 확보를 위한 환경 조건 확인하기

정확한 측정 결과는 '환경'에서 시작됩니다. 열화상 카메라는 실내외 온도 차이가 뚜렷할수록 열의 이동을 더 선명하게 포착하기 때문입니다.

✔️ 최적의 타이밍 선정

일교차가 큰 이른 아침이나 해가 진 직후가 가장 좋습니다. 봄철은 밤낮의 기온 차가 커서 단열이 약한 부위를 확인하기에 매우 유리한 시기입니다.

✔️ 외부 변수 차단

강한 직사광선, 비, 강풍은 측정 데이터에 간섭을 줄 수 있습니다. 비교적 기상 조건이 안정적일 때 점검을 진행하는 것이 데이터의 신뢰도를 높이는 방법입니다.

STEP 2. 주요 열 손실 구간 정밀 촬영하기

열화상 점검에 적합한 환경이 조성되었다면 창호, 외벽, 천장, 바닥 등 에너지 손실이 예상되는 부위를 중심으로 촬영을 진행합니다. 이 과정에서는 미세한 온도 차이를 얼마나 선명하고 정확하게 표현할 수 있는지가 중요한데요. 특히 창틀 틈새나 벽면 코너처럼 작은 단열 결함까지 확인하려면 열화상 카메라의 해상도와 열 민감도 같은 장비 성능도 중요한 요소가 됩니다.

testo 883과 testo 872는 테스토의 독보적인 기술력이 담긴 열화상 카메라 라인업으로, 각 모델별로 '정밀도'와 '사용 편의성' 측면에서 차이가 있어요.

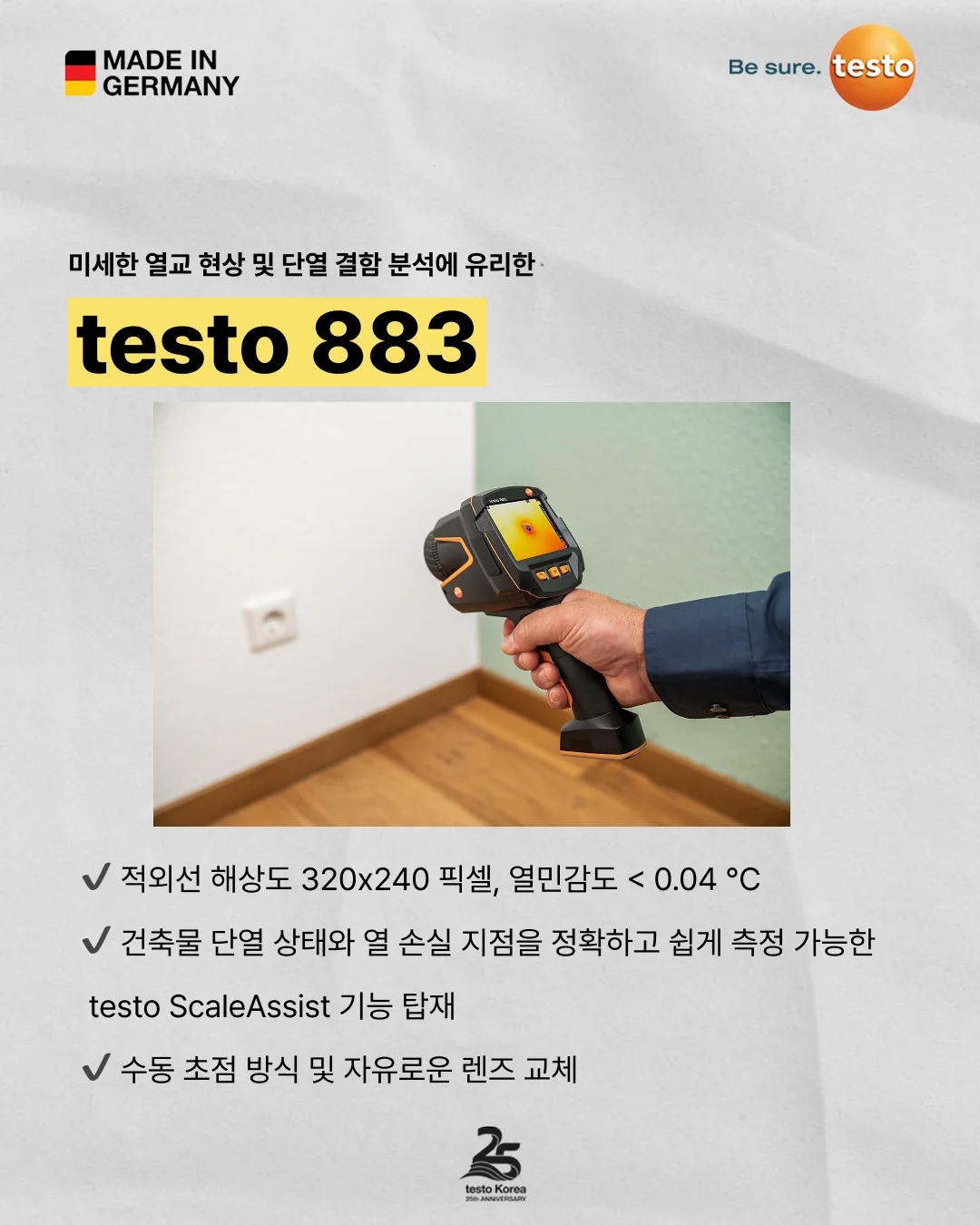

✔️ testo 883 → 광범위한 외벽이나 아주 정밀한 데이터가 필요한 전문가를 위한 추천 모델

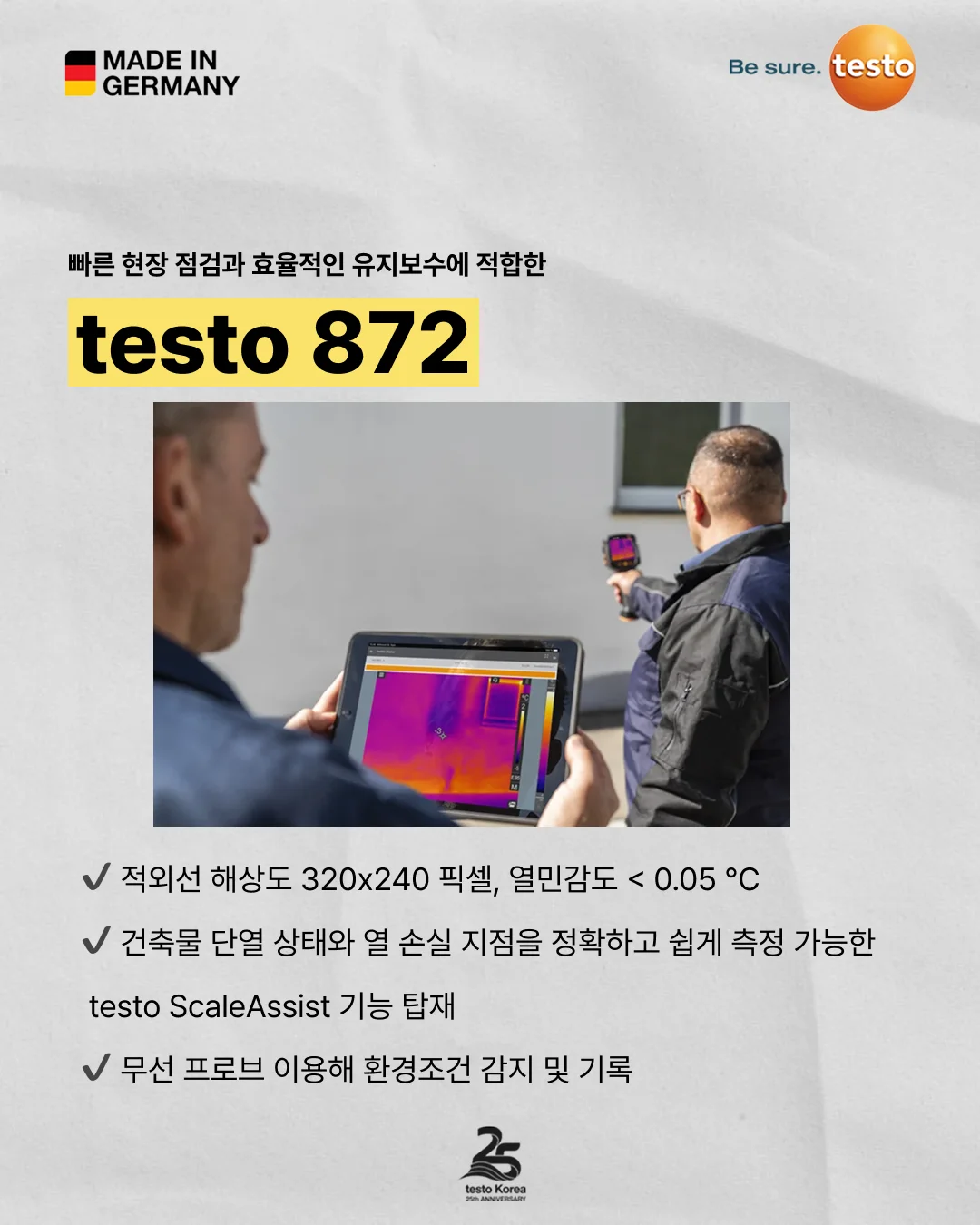

✔️ testo 872 → 빠르고 직관적으로 건물의 에너지 효율을 진단하고 싶은 현장에 추천

열화상 카메라의 성능과 분석 정확도를 높이는 요소인 해상도, 정확도, 방사율, 열 민감도 등 주요 용어에 대한 자세한 설명은 아래 게시물을 통해 확인할 수 있습니다.

👉 열화상 카메라 원리와 해상도·방사율 용어 정리, 모델 비교

STEP 3. 온도 분포 분석을 통한 취약 지점 판별

촬영된 열화상 이미지는 표면 온도에 따라 서로 다른 색상으로 표현됩니다. 이때 주변과 비교해 온도 차가 확연히 나타나는 구간은 냉기 유입이나 열 손실이 발생하는 단열 취약 부위일 가능성이 높습니다.

✔️ 시각적 판별

창틀 가장자리, 외벽 코너, 천장 연결부처럼 특정 지점만 주변과 다른 색상으로 나타난다면, 해당 부위의 보수나 추가 점검이 필요하다는 신호입니다.

✔️ 체계적인 데이터 관리

열화상 점검은 현장에서 눈으로 확인하는 것에 그치지 않고, 촬영된 데이터를 저장하여 정밀하게 분석하는 과정이 중요합니다. testo 883, testo 872는 전용 한글 소프트웨어 testo IRSoft를 지원해 데이터를 손쉽게 분석할 수 있어요. 또한 testo Thermography App을 연동하면 측정 현장에서 실시간으로 열화상 보고서를 작성할 수 있습니다.

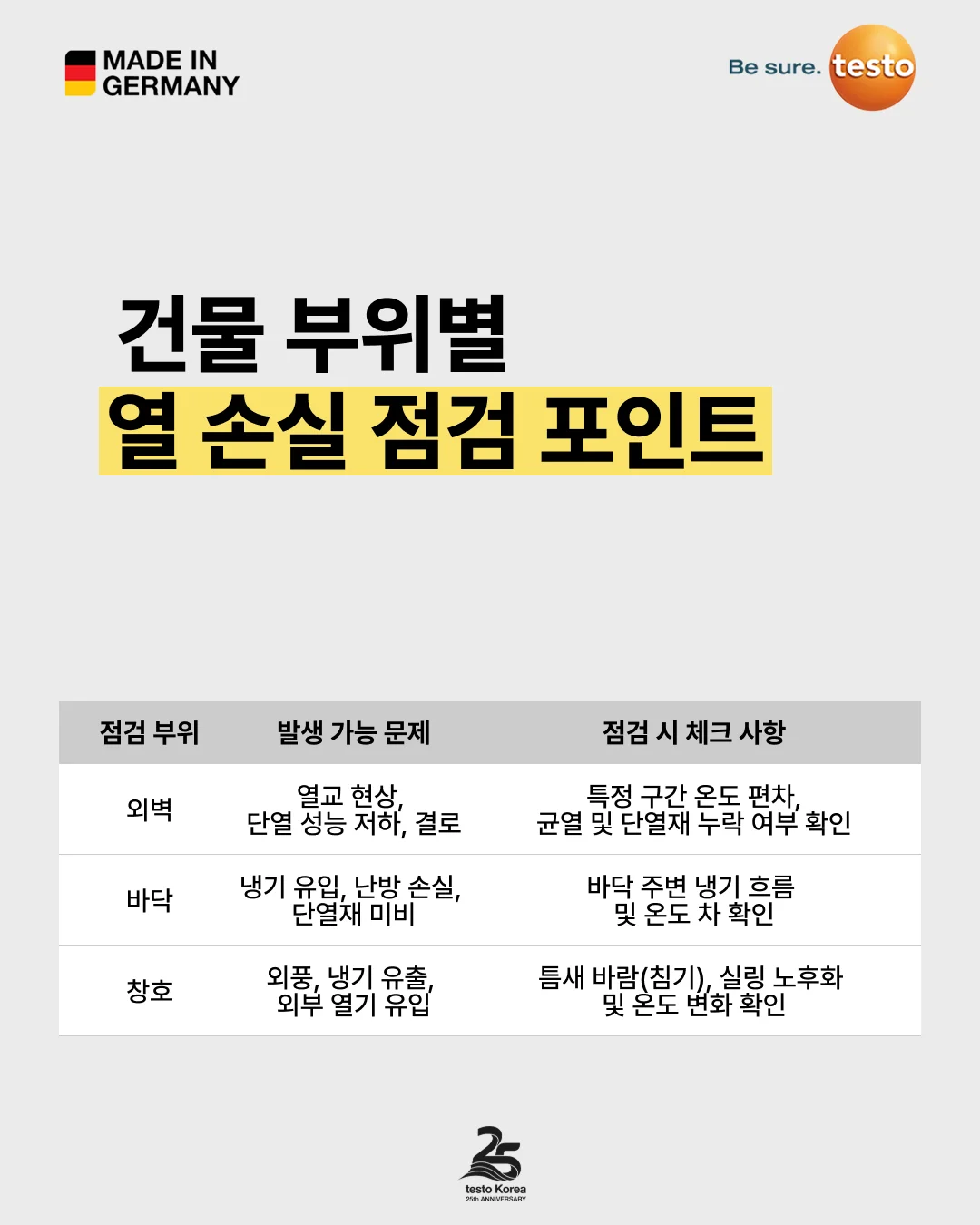

건물 부위별 주요 열 손실 점검 포인트

건물의 열 손실은 특정 한 곳이 아니라 여러 부위에서 복합적으로 발생합니다. 따라서 단열 성능을 점검할 때는 열 손실이 자주 발생하는 주요 구조 부위를 중심으로 살펴보는 것이 중요합니다. 특히 외벽, 지붕, 바닥, 창호는 외부 환경과 직접 맞닿아 있어 냉난방 에너지 손실에 큰 영향을 주는 대표적인 구간인데요.

아래는 본격적 냉방 시즌 전, 단열 점검 시 꼭 확인해야 할 주요 부위와 핵심 체크 포인트를 정리한 내용입니다.

열화상 카메라를 활용해 주요한 단열 취약 부위를 주기적으로 점검하고 필요한 보수를 진행하면 냉난방 효율 개선과 에너지 비용 절감에 도움이 됩니다.

단열 점검 관련 FAQ

Q.  단열 성능이 부족하면 냉난방비 차이가 크게 나나요?

단열 상태가 좋지 않으면 실내 온도를 일정하게 유지하기 어려워 냉난방기 사용량이 자연스럽게 늘어날 수 있습니다. 특히 창호 틈새나 외벽처럼 단열이 취약한 부위에서는 지속적으로 열이 빠져나가거나 외부 열기가 유입될 수 있는데요. 건물 단열 성능 개선만으로도 냉난방 에너지 절감 효과를 기대할 수 있는 것으로 알려져 있습니다.

Q. 건물 열 손실 점검은 언제 하는 게 가장 효과적인가요?

건물 열 손실 점검은 냉방 시즌이 본격적으로 시작하기 전, 실내외 온도차가 뚜렷한 이른 아침이나 해가 진 직후에 실행하는 것이 좋습니다. 열화상 카메라로 건물을 촬영했을 때, 온도 차이가 클수록 열 손실 구간을 더 선명하게 확인할 수 있기 때문입니다.

Q. testo 883과 testo 872 중 건물 점검에는 어떤 모델이 적합한가요?

점검 목적과 현장 규모에 따라 다릅니다. 넓은 외벽이나 정밀한 데이터 분석이 필요한 전문 진단에는 열 민감도 40mK의 testo 883이 적합합니다. 빠른 현장 점검과 직관적 에너지 효율 확인이 목적이라면 고정 초점으로 기동성이 높은 testo 872가 적합합니다.
