압력계 종류와 단위 완벽 정리 — Pa, bar, psi 어떻게 다를까?

공장 설비를 점검하다 보면 압력계 수치가 맞는 건지, 단위는 뭘 봐야 하는 건지 헷갈릴 때가 있습니다. Pa인지 bar인지, 절대압인지 상대압인지 — 비슷해 보이지만 실제 현장에서는 혼동하면 안 되는 개념들입니다.

이 글에서는 압력의 기본 정의부터 단위 비교, 절대압·상대압·차압의 차이, 그리고 측정 목적에 맞는 압력계 선택 방법까지 한 번에 정리해드립니다. HVAC, 배관, 풍속 측정 등 다양한 산업 현장에서 바로 활용할 수 있는 실무 가이드입니다.

1. 압력이란 무엇인가요?

압력은 단위 면적에 수직으로 작용하는 힘입니다. 같은 힘을 가하더라도 접촉 면적이 좁을수록 더 큰 압력이 발생하는데, 이 원리는 산업 현장 곳곳에 적용됩니다.

작용 대상에 따라 수압, 기압, 혈압 등으로 구분되며, HVAC(공조 냉동) 설비 점검이나 배관 시스템 유지관리에서 정확한 압력 측정은 안전과 직결됩니다.

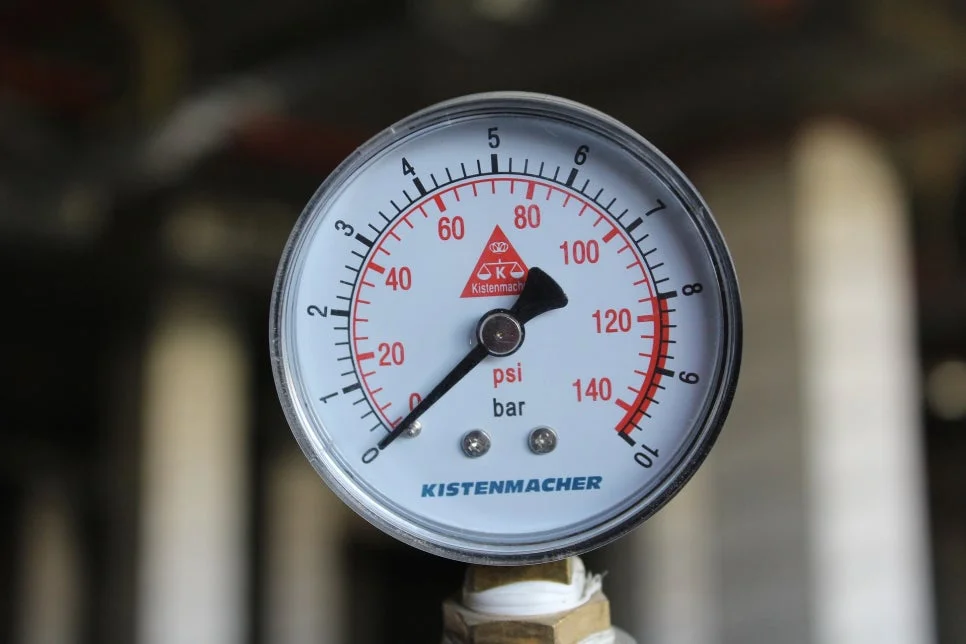

2. Pa, bar, psi — 압력 단위, 어떤 걸 써야 할까요?

산업 현장에서는 측정 목적과 장비에 따라 다른 압력 단위를 사용합니다. 단위별 특징을 아래에 정리했습니다.

💡 실무 팁: 국내 공조·냉동(HVAC/R) 현장에서는 주로 hPa(헥토파스칼) 또는 mbar 단위가 사용됩니다. 측정기 선택 시 필요한 단위 변환 기능이 있는지 반드시 확인하세요.

3. 절대압, 상대압, 차압 — 현장에서는 어떻게 구분하나요?

압력 측정 유형을 혼동하면 측정값 자체가 의미를 잃을 수 있습니다. 세 가지 유형의 차이를 정확히 알아두는 것이 중요합니다.

1️⃣ 절대압 (Absolute Pressure)

완전한 진공 상태(0)를 기준으로 측정한 압력입니다. 기압 측정이나 고도 계산에 주로 활용되며, 표기 시 'abs' 인덱스를 사용합니다.

2️⃣ 상대압 (Gauge Pressure)

대기압을 기준(0)으로 한 압력으로, 기술 현장에서 가장 빈번하게 사용됩니다. 대기압보다 높으면 양의 과압, 낮으면 음의 과압으로 표현합니다.

3️⃣ 차압 (Differential Pressure)

두 지점(p1, p2) 간의 압력 차이를 측정합니다. 공조 시스템의 필터 오염도 확인이나 배관 유량 점검에 핵심적으로 활용됩니다.

4. 측정 목적에 맞는 압력계, 어떻게 선택할까요?

✅ 절대압 측정이 필요하다면 — testo 511

포켓 사이즈의 절대 압력계로, ±3 hPa 정확도로 절대압력을 측정합니다. 피토튜브 연결 시 풍속 측정을 위한 절대압 보상 용도로도 활용할 수 있으며, 해발고도 입력 시 대기압으로 자동 변환되어 표시됩니다. 8가지 압력 단위 변환을 지원합니다.

✅ 차압·상대압·양압 통합 측정이 필요하다면 — testo 510

0~100 hPa 범위의 차압을 측정하며, 공조·난방 시스템 점검에 특화된 제품입니다. 정확한 측정을 위한 온도 및 공기 밀도 보상 기능이 내장되어 있으며, 3개의 버튼만으로 간편하게 조작할 수 있습니다.

압력계 관련 FAQ

Q. 압력 단위 Pa와 hPa는 어떻게 다른가요?

hPa(헥토파스칼)는 Pa의 100배 단위입니다. 1 hPa = 100 Pa로, 기상청 날씨 예보나 HVAC 현장에서 수치를 간결하게 표현하기 위해 hPa를 주로 사용합니다.

Q. 차압계와 일반 압력계는 어떤 상황에서 구분해서 써야 하나요?

두 지점 간의 압력 차이(예: 필터 전후, 배관 입출구)를 측정해야 할 때는 차압계가 필요합니다. 단일 지점의 압력 수치 확인이 목적이라면 일반 압력계(절대압 또는 상대압)를 사용합니다.
