패시브 하우스는 왜 난방비가 적게 나올까? 개념과 작동 원리
같은 면적의 주택이라도 난방비가 크게 차이 나는 이유는 무엇일까요?
겨울 난방비를 크게 줄일 수 있는 것으로 알려진 ‘패시브 하우스’는 열이 빠져나가는 경로를 차단하고, 환기 과정에서도 열 손실을 최소화하도록 설계한 것이 특징인데요. 단열·기밀·환기 세 가지 요소를 정교하게 설계하고 구현함으로써 에너지 사용량을 줄이고 냉난방비를 절감할 수 있습니다.
이번 글에서는 패시브 하우스의 개념과 작동 원리, 그리고 잘 지어진 패시브 하우스는 어떻게 검증할 수 있는지에 대해 살펴보겠습니다.
📌 핵심 요약 ✔ 패시브 하우스의 난방비 절감 효과는 냉난방 설비 강화가 아닌 단열·기밀·환기라는 건물 기본 성능에 기반함 ✔ 열 손실 최소화와 열회수 환기를 통해 적은 에너지로 안정적인 실내 쾌적도 유지 가능함 ✔ 테스토 다기능 종합 환경 측정기와 열화상 카메라를 통해 패시브 하우스 성능을 확인할 수 있음 |
1. 패시브 하우스란?
출처: freepik
패시브 하우스(Passive House)는 첨단 단열 공법을 통해 적은 에너지로도 쾌적한 실내 환경을 유지할 수 있도록 설계된 고효율 주택입니다. 수동적(Passive)이라는 단어의 뜻처럼, 적극적인 냉·난방 설비 없이도 실내 온도를 쾌적하게 유지하는 것이 핵심입니다.
패시브 하우스는 고성능 단열과 기밀 설계로 열 손실을 줄이고, 계획된 환기 시스템을 통해 신선한 공기를 공급하면서도 열은 회수하는 구조를 갖추고 있습니다. 그 결과, 난방비 절감과 실내 쾌적성을 동시에 만족시키는 주거 환경이 완성됩니다.
2. 패시브 하우스는 왜 난방비가 적게 나올까?
출처: freepik
그렇다면 패시브 하우스는 어떤 원리로 같은 면적의 집보다 난방비가 적게 나올까요? 핵심은 열이 어디로 빠져나가느냐에 있습니다. 건축물에서 열 손실이 발생하는 주요 지점과 패시브 하우스가 이를 어떻게 제어하는지 표로 정리해 봤습니다.
✅ 열 손실이 발생하는 4가지 주요 지점
열 손실 지점 | 주요 원인 | 패시브 하우스 대응 방식 |
외벽 | 벽을 통한 지속적인 열 전도 | 일반 주택 대비 2~3배 두꺼운 고성능 단열재를 끊김 없이 시공 |
창호 | 저성능 창호로 인한 열 손실 | 3중 유리 + 고기밀 시스템 창호 적용 |
지붕 | 상부로 상승하는 따뜻한 공기의 손실 | 강화된 단열 설계로 상부 열 손실 차단 |
환기 | 창문 개방시 실내 온기 유출 | 열회수 환기장치로 배기 열을 재활용 |
열 손실은 특정 지점이 아니라 외벽·창호·지붕·환기 전반에서 동시에 발생합니다. 패시브 하우스는 이 요소들을 개별적으로 보완하는 방식이 아니라, 건물 전체를 하나의 에너지 관리 시스템으로 설계해요.
특히 환기는 필수적인 과정이기 때문에, 열 손실을 최소화하는 방식의 환기 설계가 난방비 절감에 중요한 역할을 합니다. 이러한 접근을 통해 패시브 하우스는 같은 면적의 일반 주택보다 훨씬 적은 에너지로도 실내 온도를 안정적으로 유지할 수 있습니다.
✅ 난방비 절감 효과는 어느 정도일까?
패시브 하우스는 단열·기밀·환기를 정량적인 기준으로 설계합니다. 이 기준을 충족할 경우, 난방 에너지 소비는 일반 주택 대비 최대 80~90%까지 절감되는 것으로 알려져 있어요. 패시브 하우스 인증에서 사용되는 주요 성능 기준은 다음과 같습니다.
항목 | PHI 기준 | 의미 |
|---|---|---|
기밀 성능 | 50pa ≤ 0.6회/h (풍속으로 따지면 약 8~9m/s) | 낮을수록 틈새가 적고 열 손실이 적음 |
단열 성능 | 외벽의 경우 0.15W/㎡k 이하 창호의 경우 0.8W/㎡k 이하 | 열이 건물 외부로 빠져나가는 정도를 나타내며, 낮을수록 단열 성능이 좋음 |
열회수 환기 효율 | 75% 이상 권장 | 높을수록 환기 시 열 손실을 줄임 |
냉난방 에너지 요구량 | 15kWh/(m²yr)이하 | 거주공간 기준 연간 냉·난방 에너지 |
1차 에너지 소요량 | 120kWh/(m²a)이하 | 난방, 냉방, 급탕, 전력 등을 모두 합친 연간 에너지 사용량 |
출처: 한국패시브건축협회
3. 패시브 하우스의 핵심 원리 3
출처: freepik
패시브 하우스의 난방비 절감 효과는 정량적인 성능 기준으로 확인할 수 있습니다. 그렇다면 이런 수치는 어떤 설계 원리에서 비롯되는 걸까요? 패시브 하우스는 건물의 기본 성능을 결정하는 단열·기밀·환기 세 가지 원리를 충실히 구현하는 데서 출발합니다.
1️⃣ 단열 - 열을 밖으로 보내지 않는 구조
패시브 하우스의 단열은 단순히 자재를 두껍게 쓰는 개념이 아닙니다. 외벽·지붕·바닥·창호까지 단열층을 끊김 없이 연결해, 열이 이동할 수 있는 경로 자체를 최소화하는 설계입니다. 이를 통해 실내 열이 외부로 빠져나가는 것을 구조적으로 차단합니다.
2️⃣ 기밀(밀폐력) - 틈새 바람 차단
아무리 단열 성능이 좋아도 틈새로 공기가 새면 열 손실은 발생합니다. 패시브 하우스는 창호 접합부, 배관 관통부, 콘센트 주변까지 꼼꼼하게 밀폐해 의도하지 않은 공기 유출입을 최소화합니다. 이러한 높은 기밀성이 실내 온도를 안정적으로 유지하는 기반이 됩니다.
3️⃣ 환기 시스템 - 열을 버리지 않는 환기
기밀성이 높아질수록 환기는 선택이 아닌 필수가 됩니다. 패시브 하우스는 열회수 환기 시스템을 통해 나가는 공기의 열을 들어오는 신선한 공기에 전달해, 실내 온도를 유지하면서도 공기질을 쾌적하게 관리합니다.
4. 잘 지어진 패시브 하우스는 어떻게 확인할까?
출처: freepik
앞에서 살펴본 단열·기밀·환기 원리는 설계에 그치지 않고, 완공 후 성능으로 검증되어야 합니다. 패시브 하우스는 체감이 아니라, 정해진 기준을 충족했는지를 수치로 확인하는 건축물이기 때문인데요. 이러한 성능은 다음 세 가지 핵심 지표로 점검할 수 있습니다
✅ 열관류율(U-value) - 단열 성능 확인
열관류율은 벽, 지붕, 창호를 통해 열이 얼마나 전달되는지를 나타내는 지표로, 값이 낮을수록 열 손실이 적습니다.
✔️ 측정 방법: 열류 센서를 벽체 표면에 부착해 실제 시공 상태에서의 열 이동량을 측정
✔️ 확인 포인트: 설계값이 아닌, 완성된 건물의 단열 성능을 실측으로 검증
✅ 블로어 도어 테스트(Blower Door Test) - 기밀 성능 확인
블로어 도어 테스트는 건물 전체의 틈새 정도를 평가하는 시험으로, 공기 누설량을 통해 기밀 수준을 판단합니다.
✔️ 측정 방법: 50Pa 압력 조건에서 시간당 공기 교환 횟수(n₅₀) 측정
✔️ 확인 포인트: 보이지 않는 공기 누설이 어느 정도인지 수치로 파악
✅ PMV(Predicted Mean Vote) - 실내 쾌적도 평가
PMV는 사람이 실제로 느끼는 실내 환경의 쾌적함을 수치로 표현하는 지표입니다.
✔️ 측정 방법: 온도, 습도, 기류, 복사온도 등 여러 요소를 동시에 측정해 계산
✔️ 확인 포인트: 에너지 효율뿐 아니라 거주 쾌적성까지 함께 충족하는지 판단
PMV 및 PPD 뜻과 기준은 아래 게시물에서 자세히 확인할 수 있습니다.
👉 실내 쾌적도 평가에 추천하는 PMV 측정기, testo 400
5. 패시브 하우스 검증하는 계측기 추천
패시브 하우스의 성능은 다양한 계측기를 통해 확인할 수 있습니다. 측정 목적에 따라 자주 활용되는 대표적인 장비는 다음과 같습니다.

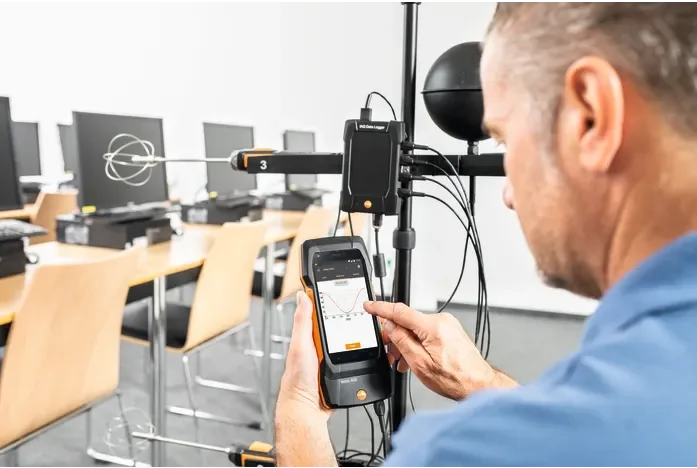

✅ 실내 환경·환기 상태를 살펴보는 다기능 환경 측정기
다기능 환경 측정기는 실내 환경이 전반적으로 안정적인지 확인하는 장비입니다. 온도뿐 아니라 습도, 기류, 공기질 등을 함께 살펴볼 수 있어 환기와 쾌적도의 균형을 점검하는 데 활용됩니다.
테스토의 스마트 다기능 종합 환경 측정기 testo 400은 대기 공조 및 환기 관리 분야의 다양한 측정 업무를 빠르고 효율적으로 수행할 수 있도록 도와줍니다.
✔️ 풍속, 온도, 습도, 압력, 조도, 방사열, 난류도, CO2, CO 등 대기 관련 모든 파라미터 측정
✔️ 최대 8개의 프로브를 동시에 연결해 현장 상황에 맞춘 측정 가능
✔️ 전문적인 보고서를 손쉽게 생성하고, 블루투스 또는 WiFi 통해 보고서를 실시간 전송

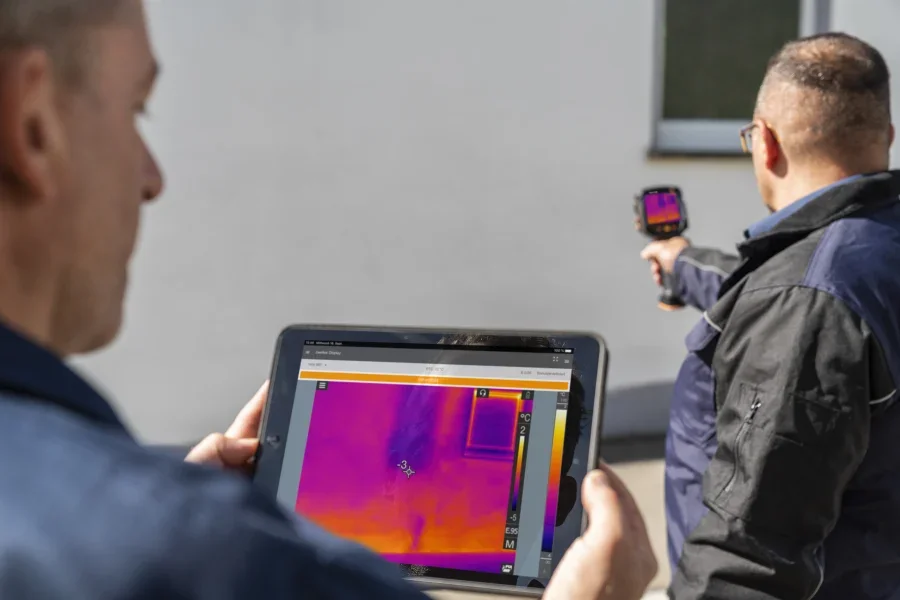

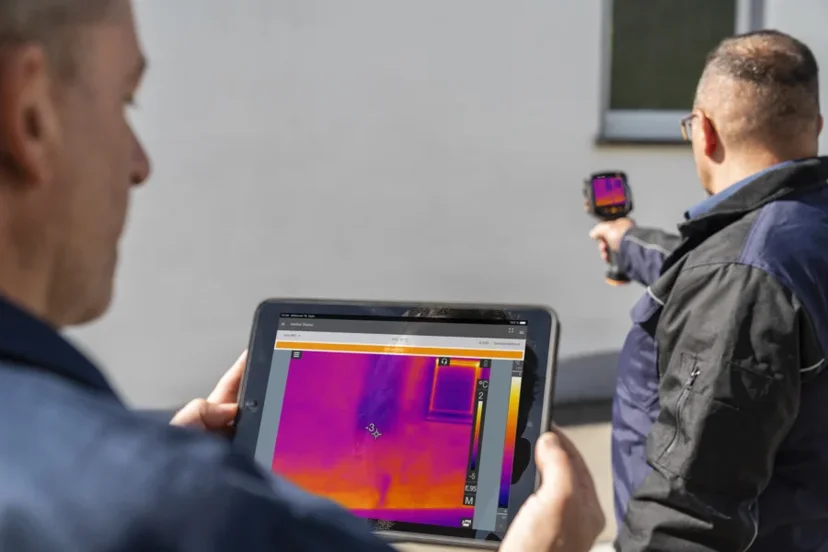

✅ 열 손실 위치를 한눈에 보여주는 열화상 카메라
열화상 카메라는 건물의 표면 온도 분포를 색상으로 보여주는 장비입니다. 벽, 창호, 지붕 등에서 발생하는 열 차이를 통해 단열 취약 부위를 직관적으로 파악할 수 있습니다.
테스토의 열화상 카메라 testo 872는 320 x 240 화소의 IR 해상도를 지원하며, 건축물의 에너지 손실 지점과 전기 설비의 과열 지점 등의 파악에 유용합니다.
✔️ 방사율을 자동으로 설정해주는 testo ε-Assist 기능
✔️ 건축물의 내부 및 외부 온도를 적용해 보다 정확한 온도가 반영된 열화상 이미지를 제공하는 testo ScaleAssist 기능
✔️ 열화상 카메라 전용 한글 소프트웨어 IRSoft를 통해 손쉬운 보고서 작성
패시브 하우스 관련 FAQ
Q. 패시브 하우스는 정말 난방을 거의 안 해도 괜찮은가요?
패시브 하우스의 기본 성능이 제대로 구현된 경우에만 가능합니다. 패시브 하우스는 단열·기밀·열회수 환기가 함께 작동할 때 난방 에너지를 크게 줄일 수 있으며, 단열재 두께나 설비 수준보다 열 손실을 얼마나 효과적으로 제어하느냐가 핵심입니다.
Q. 잘 지어진 패시브 하우스는 어떻게 확인할 수 있나요?
패시브 하우스의 성능은 체감이 아니라 지표로 확인합니다. 열관류율(U-value), 기밀 성능(블로어 도어 테스트), 환기 효율, 실내 쾌적도(PMV)를 통해 설계 의도가 실제 시공과 운영 단계에서 구현되었는지 점검할 수 있으며, 이 과정에서 다기능 환경 측정기(testo 400 등)와 열화상 카메라(testo 872 등)와 같은 계측 장비가 활용됩니다.
