왜 클린룸에서는 차압이 중요할까? 양압·음압 개념과 차압 트랜스미터 역할

클린룸이나 음압 병실에서는 왜 5~20Pa 같은 작은 차압을 엄격하게 관리할까요? 양압과 음압의 균형이 무너지면 공기 흐름 방향이 바뀌고, 그 결과 오염 물질의 유입이나 확산이 발생할 수 있기 때문인데요. 그래서 두 공간 사이의 압력 차이, 즉 차압을 정밀하게 측정하고 자동 제어하는 시스템이 필요합니다.

이번 글에서는 양압·음압·차압의 개념과 산업별 차압 기준을 살펴보고, 이러한 환경에서 차압 트랜스미터가 어떤 역할을 하는지 알아보겠습니다.

1. 양압, 음압, 차압이란? 반도체 클린룸에서 사용하는 압력 개념

출처: freepik

✅ 양압, 음압, 차압의 개념

양압(Positive Pressure)은 특정 공간의 압력이 외부보다 높은 상태를 말합니다. 압력이 높은 곳에서 낮은 곳으로 공기가 흐르는 원리를 이용해, 내부 공기가 외부로 빠져나가도록 유지하는 방식입니다.

반대로 음압(Negative Pressure)은 특정 공간의 압력이 외부보다 낮은 상태로, 공기가 외부에서 내부로만 유입되고 내부 공기는 외부로 쉽게 빠져나가지 않도록 설계합니다.

조금 더 알기 쉽게 핵심 개념을 표로 정리했어요.

두 공간 사이의 압력 차이를 수치로 나타낸 값을 차압(Differential Pressure)이라고 합니다. 즉, 양압과 음압은 ‘압력의 상태’를 의미하고, 차압은 그 차이를 정량적으로 표현한 값입니다.

✅  압력을 나타내는 단위 Pa란?

Pa(Pascal, 파스칼)은 압력을 나타내는 국제표준(SI) 단위로, 물체의 표면 단위 면적(㎡)당 수직으로 작용하는 힘의 크기를 말해요. 현실 세계에서 1Pa는 매우 작은 압력이라 우리가 ‘압력’이라고 인식하기 어려운데요. 일상 속 예시와 함께 확인해 볼까요?

✔️ 나뭇잎이 바닥에 닿았을 때 그 접촉력이 받는 압력: 약 10~50Pa

✔️ 일반 청소기의 흡입력: 3,000~15,000Pa

✔️ 표준 대기압: 약 100,000Pa

한편, 반도체 클린룸이나 음압 병실은 DIN EN ISO 14644-3에 따라 5~20 Pa 수준의 차압을 설정합니다. 이는 대기압 대비 극히 작은 값이지만, 공기 흐름 방향을 결정하기에는 충분한 차이예요.

✅ Pa 단위가 기본이 되는 이유

클린룸은 작은 Pa 차이만으로도 공기의 이동 방향이 달라집니다. 따라서 미세한 압력 변화를 정확하게 표현할 수 있는 단위가 필요하며, Pa는 이를 정밀하게 표시할 수 있는 국제표준 단위입니다. 산업 현장의 계측기와 자동화 시스템에서도 동일한 단위를 사용해 일관된 제어가 가능합니다.

2. 클린룸에서 차압 관리는 왜 중요할까?

출처: freepik

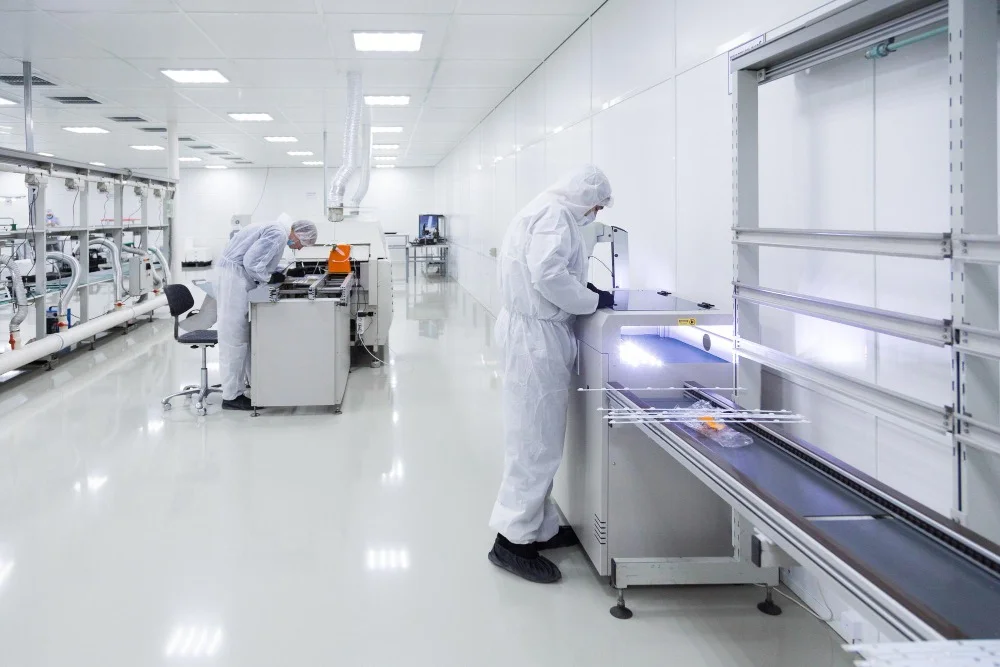

반도체 클린룸에서 차압 관리는 공기 흐름을 통제하고 오염을 예방하기 위한 기본 조건입니다. 주요 목적은 다음과 같습니다.

1️⃣ 외부 오염 차단

클린룸은 일반적으로 양압을 유지합니다. 설정된 차압이 유지되어야 문 개방이나 미세 틈새를 통한 오염 공기 유입을 방지할 수 있습니다.

2️⃣ 구역 간 청정도 유지

청정 등급이 다른 공간 사이에 단계적 차압을 설정하면 공기가 항상 청정도가 높은 구역에서 낮은 구역으로 흐르게 됩니다. 이를 통해 미세 입자의 역류를 방지하고 환경 등급을 안정적으로 유지할 수 있습니다.

3️⃣ 설비 이상 조기 감지

차압 값은 급·배기 팬 성능 저하, 필터 막힘, 덕트 누설 등의 이상을 가장 먼저 보여주는 지표입니다. 지속적인 모니터링은 예방 정비와 공정 안정성 확보로 이어집니다.

3. 클린룸 차압 기준은 몇 Pa인가? 산업별 차압 목적과 Pa 기준

출처: freepik

차압 기준은 산업 목적에 따라 다르게 설정됩니다. 일반적으로는 5~20 Pa 범위가 많이 적용되며, 시설 특성에 따라 조정됩니다.

위의 표에서 살펴본 바와 같이 산업별 수치는 다르지만, 공통으로 소규모 압력 차이를 안정적으로 유지하는 것이 핵심입니다. 이를 위해서는 실시간 측정과 자동 제어 시스템이 필요합니다.

4. 차압계 vs 트랜스미터 차이점

클린룸이나 음압 시설에서 차압을 측정하는 장비는 크게 차압계와 차압 트랜스미터로 나뉩니다. 두 장비 모두 차압을 측정하지만, 역할과 활용 범위는 다릅니다.

✅ 차압계(Differential Pressure Gauge)

차압계는 현재 차압 값을 현장에서 직접 확인하는 표시 장비입니다. 구조가 단순하며 주로 상태 점검용으로 사용됩니다. 다만 측정값을 자동으로 전송하거나 설비를 제어하는 기능은 제한적입니다.

✅ 차압 트랜스미터(Differential Pressure Transmitter)

트랜스미터는 차압을 측정한 뒤 이를 전기 신호로 변환해 제어 시스템으로 전달합니다. 설정값을 벗어날 경우 알람을 발생시키거나 설비를 자동 제어할 수 있어 상시 모니터링 환경에 적합합니다.

단순 점검 목적이라면 차압계로 충분하지만, 반도체 클린룸처럼 지속적인 관리와 기록이 필요한 환경에서는 트랜스미터가 적합합니다.

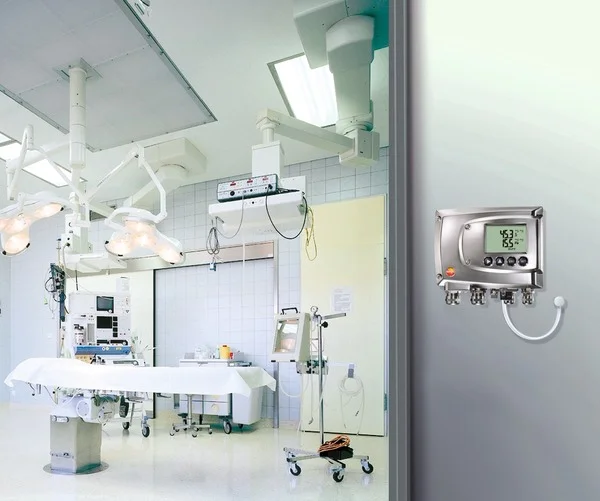

5. 테스토 트랜스미터 3종 소개

테스토는 반도체 클린룸, 제약·바이오 시설, 병원 음압 병실 등 정밀한 압력 관리가 필요한 환경을 위해 설계된 산업용 차압 트랜스미터를 제공합니다. 주요 모델 3종을 살펴보겠습니다.

1️⃣ testo 6321 차압 트랜스미터

✔️ 100Pa~2bar의 넓은 측정 범위로 미세 차압부터 비교적 높은 압력까지 폭넓게 대응

✔️ 자동 영점 조정 기능으로 장기간 운용 시에도 안정적인 정확도 유지

✔️ 소프트웨어 기반 데이터 분석 지원으로 유지보수 및 관리 효율 향상

2️⃣ testo 6351 압력 트랜스미터

✔️ 차압 측정은 물론 피토관 연결 시 풍속·풍량까지 계산 가능한 다기능 모델

✔️ 차압 데이터를 네트워크로 전송 가능하며 다양한 자동화 시스템과 유연하게 연동

✔️ 높은 정확도와 장기 안정성으로 상시 모니터링 및 공조 시스템 진단에 적합

3️⃣ testo 6381 고정밀 차압 트랜스미터

✔️ 10Pa 이하의 초미세 차압 측정 가능 → 음압 격리실·수술실에 적합

✔️ 고정밀 센서 및 자동 영점 조정 기능으로 장기 안정성 확보

✔️ 스테인리스 스틸 하우징 적용으로 위생·내구성이 중요한 환경에 적합

양압·음압·차압 관리 FAQ

Q.  차압계로 반도체 클린룸의 압력 관리가 가능한가요?

차압계는 현재 압력 상태를 확인하는 데는 적합합니다. 하지만 반도체 클린룸처럼 미세 차압을 지속적으로 모니터링하고, 구역별로 양압과 음압을 안정적으로 유지해야 하는 환경에서는 차압 트랜스미터를 사용하는 것이 좋습니다. 실시간 측정과 자동화 연동으로 공기 흐름을 정밀하게 제어할 수 있고 이를 통해 청정도와 압력 관리 안정성을 동시에 확보할 수 있습니다.

Q.  차압 트랜스미터를 설치하면 어떤 효과를 얻을 수 있나요?

미세 압력 변화를 실시간으로 감지해, 공기 흐름을 설계대로 유지하고 청정 등급을 안정적으로 확보할 수 있습니다. 또한, 이상 압력 발생 시 알람과 자동 제어가 가능해 설비 이상이나 오염 리스크를 조기에 예방할 수 있습니다.
