에어컨 점검하는데 열화상 카메라가 왜 필요할까? 냉방 설비 이상 징후 확인 방법

에어컨 점검은 일반적으로 온도 측정기나 매니폴드 게이지를 활용해 냉매 상태와 운전 조건을 확인하는 방식으로 진행됩니다. 하지만 이러한 방법만으로는 설비 전체의 냉방 상태를 파악하거나 이상이 발생한 구간을 한눈에 확인하기 어려운 경우가 있습니다. 최근에는 이러한 한계를 보완하기 위해 설비의 온도 분포를 시각적으로 확인할 수 있는 열화상 카메라가 점검 현장에서 활용되고 있습니다.

이번 글에서는 에어컨 점검에 열화상 카메라가 필요한 이유와 냉방 설비에서 확인할 수 있는 대표적인 이상 징후를 살펴보고 현장 점검부터 정밀 진단까지 활용할 수 있는 열화상 카메라 활용 방법을 소개합니다.

에어컨 냉방 성능 저하, 원인이 무엇인가요?

에어컨 냉방 성능이 떨어지는 원인은 다양합니다. 하지만 냉방이 약하다는 증상만으로 정확한 원인을 파악하기 어려운 경우가 많습니다.

✅ 냉방 성능 저하의 대표적인 원인

✔️ 냉매 부족 또는 누설
✔️ 열교환기 오염
✔️ 공기 순환 불량
✔️ 배관 이상 및 단열 손상
✔️ 실외기 성능 저하

이러한 문제는 외관만으로는 확인하기 어렵고 설비가 실제로 어떻게 냉각되고 있는지 직관적으로 파악하기 어려운 경우가 많습니다.

✅ 열화상 카메라는 왜 유용할까요?

열화상 카메라는 설비의 온도 분포를 한 화면에서 확인할 수 있어 냉방 이상 징후를 보다 직관적으로 파악하는 데 도움을 줍니다.

✔️ 냉기가 정상적으로 전달되는지 확인 가능
✔️ 실내기·실외기의 온도 분포 비교 가능
✔️ 비정상적인 발열 또는 냉각 구간 확인 가능
✔️ 추가 점검이 필요한 위치를 빠르게 파악 가능

즉, 열화상 카메라는 냉매량을 직접 측정하는 장비는 아니지만, 에어컨의 냉방 상태를 시각적으로 확인하고 이상 징후를 빠르게 발견하는 진단 도구로 활용할 수 있어요.

열화상 카메라로 어떤 에어컨 이상 징후를 찾을 수 있을까?

열화상 카메라는 냉방 설비의 온도 분포를 한눈에 보여주기 때문에 육안으로 확인하기 어려운 이상 징후를 빠르게 발견하는 데 도움이 됩니다. 그렇다면 에어컨 점검 시 열화상 카메라로 어떤 문제를 확인할 수 있을까요?

1️⃣ 냉매 부족 또는 누설 의심

에어컨 냉매가 부족하거나 누설이 발생하면 배관과 컴프레서 주변의 온도 분포가 정상 상태와 다르게 나타날 수 있습니다. 열화상 카메라는 냉매량을 직접 측정하는 장비는 아니지만 특정 배관 구간에서 비정상적인 온도 차이가 나타나는지 확인해 냉매 관련 이상 징후를 발견하는 데 도움을 줍니다.

2️⃣ 실내기 열교환기의 냉기 분포 불균형

정상적인 실내기는 열교환기 전반에 걸쳐 비교적 균일한 온도 분포를 보입니다. 반면 필터 오염, 공기 흐름 저하 또는 열교환기 일부 막힘이 발생하면 특정 구간만 지나치게 차갑거나 일부 영역의 온도가 상대적으로 높게 나타날 수 있는데요.

열화상 이미지를 통해 이러한 온도 편차를 확인하면 냉기가 고르게 전달되고 있는지 보다 직관적으로 파악할 수 있습니다.

3️⃣ 실외기 방열 불량 및 모터 과열

실외기는 냉방 과정에서 발생한 열을 외부로 배출하는 역할을 합니다. 하지만 열교환기 오염이나 팬 모터 이상이 발생하면 열이 원활하게 배출되지 못해 특정 부위의 온도가 비정상적으로 높아질 수 있습니다.

열화상 카메라는 이러한 온도 분포의 이상을 시각적으로 보여주어 실외기 방열 상태를 빠르게 점검하는 데 도움을 줍니다.

4️⃣ 전기 부품 및 커넥터 과열

에어컨 이상은 냉동 사이클뿐 아니라 전기 계통 문제로 인해 발생하는 경우도 있습니다. 열화상 카메라를 활용하면 전기 배선 연결 부위, 단자대, 커넥터, 모터 전원부 등에서 발생하는 국부적인 과열을 쉽게 확인할 수 있죠. 과열 부위를 조기에 발견하면 설비 고장을 예방하는 것은 물론 화재 위험을 줄이는 데도 도움이 됩니다.

에어컨 점검에 열화상 카메라를 쓰는 이유가 뭘까?

에어컨 점검은 단순히 현재 온도를 측정하는 것에서 끝나지 않습니다. 냉방 성능이 저하된 원인이 어디에 있는지 빠르게 파악하고 필요한 점검 범위를 효율적으로 좁히는 것이 중요한데요. 이러한 과정에서 열화상 카메라는 진단 효율을 높이는 도구로 활용됩니다.

✅ 비접촉 방식으로 빠르게 점검 가능

일반적인 온도 측정은 여러 지점을 개별적으로 확인해야 하지만 열화상 카메라는 넓은 영역의 온도 분포를 한 화면에서 확인할 수 있습니다.

실내기와 실외기, 배관, 열교환기, 전기 부품 등의 상태를 설비 가동 중에도 빠르게 확인할 수 있어 점검 시간을 줄이고 진단 효율을 높이는 데 도움이 됩니다.

✅ 육안으로 확인하기 어려운 문제 파악 가능

냉방 설비의 이상은 외관상 특별한 문제가 없어 보여도 내부에서 발생하는 경우가 많습니다.

예를 들어 냉기 분포가 고르지 않거나, 열교환기 일부의 성능이 저하되었거나, 실외기 방열이 원활하지 않은 경우에도 열화상 이미지에서는 온도 차이로 나타날 수 있습니다. 또한 전기 부품의 국부적인 과열 역시 눈으로는 확인하기 어렵지만 열화상 카메라를 통해 쉽게 파악할 수 있습니다.

✅ 유지보수 효율 향상 및 점검 시간 단축

열화상 카메라는 설비의 이상 징후를 빠르게 확인할 수 있어 유지보수 효율 향상에도 기여합니다.

특히 여러 대의 냉방 설비를 관리하는 현장에서는 추가 점검이 필요한 위치를 우선적으로 파악할 수 있어 불필요한 점검 절차를 최소화하는데 도움이 됩니다. 결과적으로 점검 시간을 단축하고 설비 운영의 안정성을 높일 수 있어요.

현장 점검용 열화상 카메라, 어떤 기준으로 골라야 할까?

열화상 카메라의 장점은 현장에서 얼마나 쉽고 빠르게 활용할 수 있는지에 따라 달라집니다. 특히 에어컨 유지보수 현장에서는 좁은 공간에서 신속하게 점검해야 하는 경우가 많기 때문에 휴대성과 사용 편의성이 중요합니다.

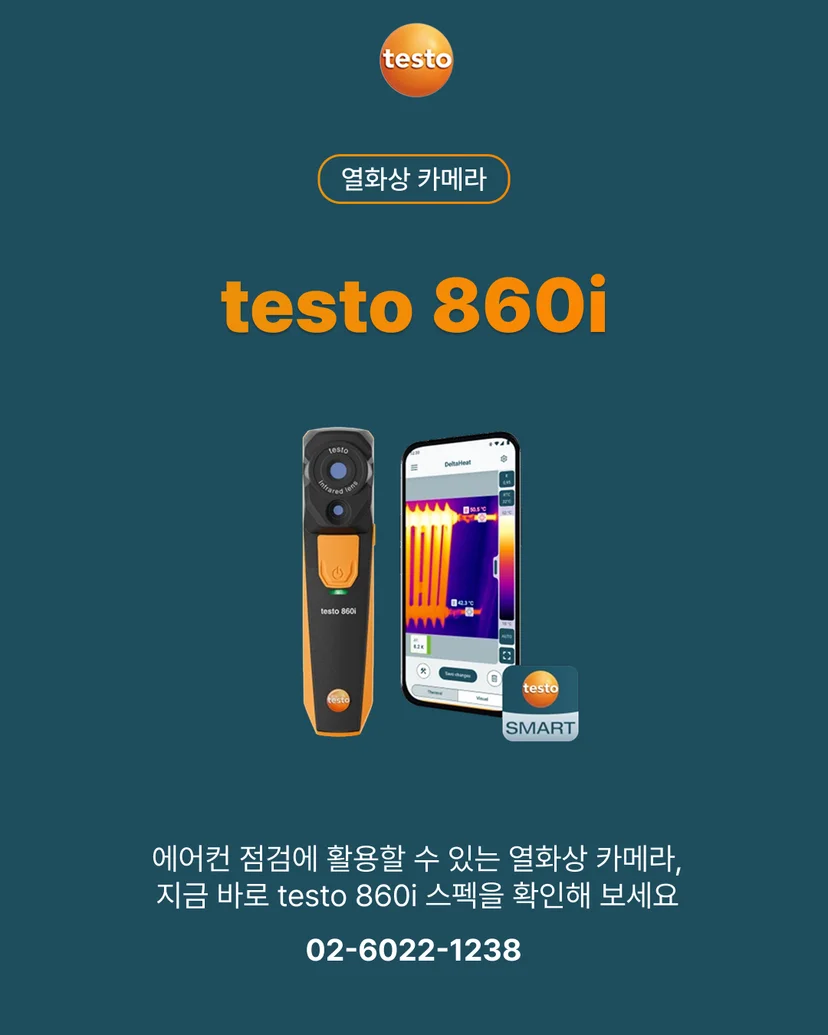

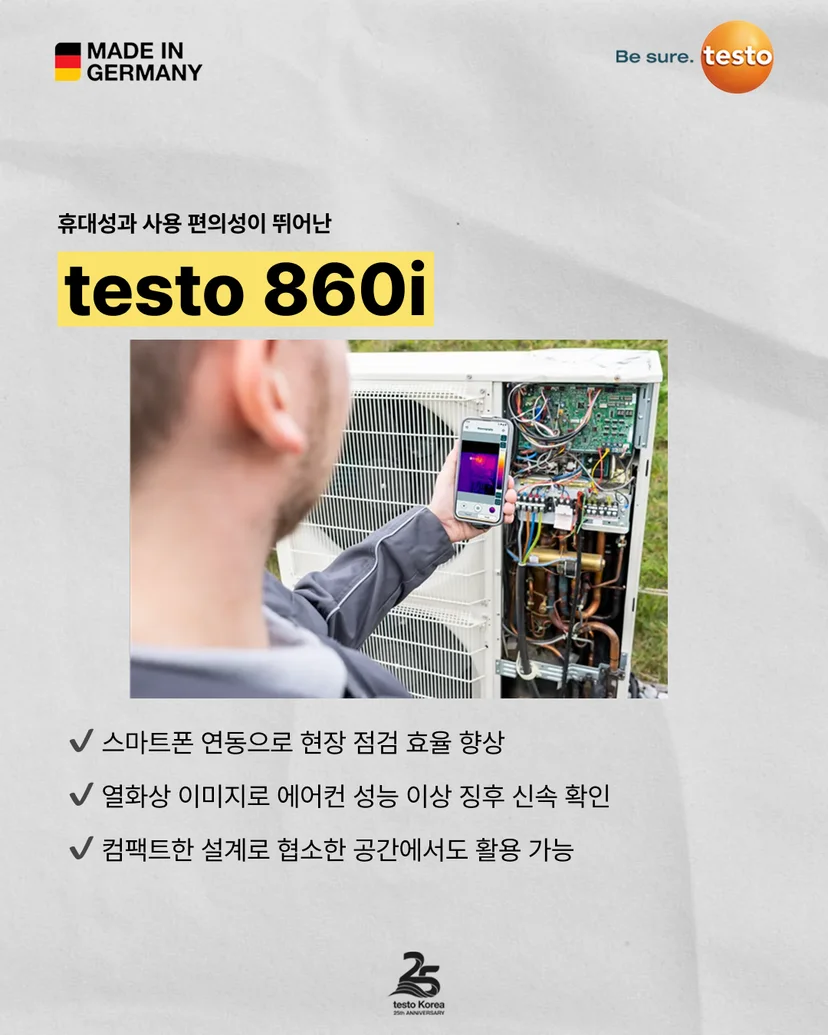

testo 860i는 스마트폰과 연동해 사용하는 컴팩트한 열화상 카메라로, 냉방 설비의 온도 분포를 빠르게 확인하고 이상 징후를 파악하는 데 활용할 수 있습니다.

✔️ 스마트폰 연동으로 현장 점검 효율 향상

testo Smart App과 연동하면 열화상 이미지를 스마트폰 화면에서 실시간으로 확인할 수 있습니다. 별도의 디스플레이 장비 없이 측정 결과를 현장에서 바로 확인할 수 있어 설비 상태를 직관적으로 파악하고 점검 업무를 효율적으로 수행할 수 있습니다.

✔️ 열화상 이미지로 에어컨 성능 이상 징후 신속 확인

실내기와 실외기, 냉매 배관 등의 온도 분포를 시각적으로 확인해 냉방 이상 징후를 빠르게 파악할 수 있습니다. 냉기 분포 불균형이나 방열 상태 이상과 같이 육안으로 확인하기 어려운 문제를 점검하는 데도 도움이 됩니다.

✔️ 콤팩트한 설계로 협소한 공간에서도 활용 가능

천장형 에어컨 주변 배관이나 실외기 후면과 같은 협소한 공간은 점검이 쉽지 않은데요. testo 860i는 컴팩트한 크기로 휴대성이 좋아 이러한 환경에서도 비교적 편리하게 활용할 수 있습니다. 또한 설비의 온도 분포를 빠르게 시각화할 수 있어 유지보수 담당자가 추가 점검이 필요한 구간을 신속하게 파악하고 점검 범위를 효율적으로 좁히는 데 도움을 줍니다.

현장에서 빠른 이상 징후 확인이 중요하다면 testo 860i를, 보다 정밀한 분석과 체계적인 설비 진단이 필요하다면 열화상 카메라 testo 883도 고려해 볼 수 있습니다. 두 제품의 상세 스펙과 활용 환경별 추천 포인트는 아래 비교 가이드에서 자세히 살펴보세요.

👉  테스토 대표 모델 testo 883과 testo 860i의 스펙 비교

열화상 카메라를 활용한 에어컨 점검 관련 FAQ

Q. 에어컨 냉매 부족도 열화상 카메라로 확인할 수 있나요?

열화상 카메라는 냉매량을 직접 측정하는 장비는 아닙니다. 다만 냉매 부족이나 누설이 의심되는 경우 배관이나 설비의 온도 분포에 이상이 나타날 수 있어 관련 징후를 확인하는 데 활용할 수 있습니다. 정확한 진단을 위해서는 압력 측정 등 추가 점검이 필요합니다. 따라서 열화상 카메라는 냉매 문제를 확정하기보다는 이상 여부를 선별하는 1차 진단 도구로 활용하는 것이 적절합니다.

Q. 열화상 카메라만으로 에어컨 고장을 진단할 수 있나요?

열화상 카메라는 설비의 온도 분포를 시각적으로 확인해 이상 징후를 발견하는 데 유용하지만 모든 고장 원인을 단독으로 진단할 수 있는 것은 아니에요. 필요에 따라 온도 측정기, 매니폴드 게이지 등의 계측 장비를 함께 사용해야 하는데요. 특히 냉매 압력, 전류, 풍량 등은 별도의 측정 장비를 통해 추가 확인해야 정확한 진단이 가능합니다.

Q. 실내기와 실외기 모두 점검할 수 있나요?

네. 실내기에서는 냉기 분포 상태와 열교환기 온도 분포를 확인할 수 있으며, 실외기에서는 방열 상태나 특정 부위의 과열 여부 등을 확인할 수 있습니다. 따라서 냉방 설비 전체의 상태를 점검하는 데 열화상 카메라를 활용할 수 있어요.

Q. 에어컨 점검용 열화상 카메라 해상도는 어느 정도면 충분한가요?

현장 점검 목적이라면 256 x 192픽셀 이상이면 기본적인 온도 분포 확인과 이상 징후 파악이 가능합니다. testo 860i는 스마트폰 연동 방식의 컴팩트한 열화상 카메라로, 일상적인 에어컨 현장 점검과 이상 징후 1차 확인에 활용할 수 있습니다.
