에어컨 진공 작업이란? 원리부터 CFM 뜻, 진공 펌프 선택 기준까지 정리

진공 펌프는 에어컨 설치 과정에서 배관 내부를 건조한 상태로 만드는 핵심 장비입니다. 압력을 낮춰 수분을 기화시키는 원리를 이용하며, 이때 작업 효율을 결정하는 중요한 지표가 바로 CFM입니다.

이번 글에서는 에어컨 진공 펌프의 작동 원리와 CFM의 의미, 그리고 현장에서 효율적으로 진공 작업을 수행하기 위한 장비 활용 방법을 살펴보겠습니다.

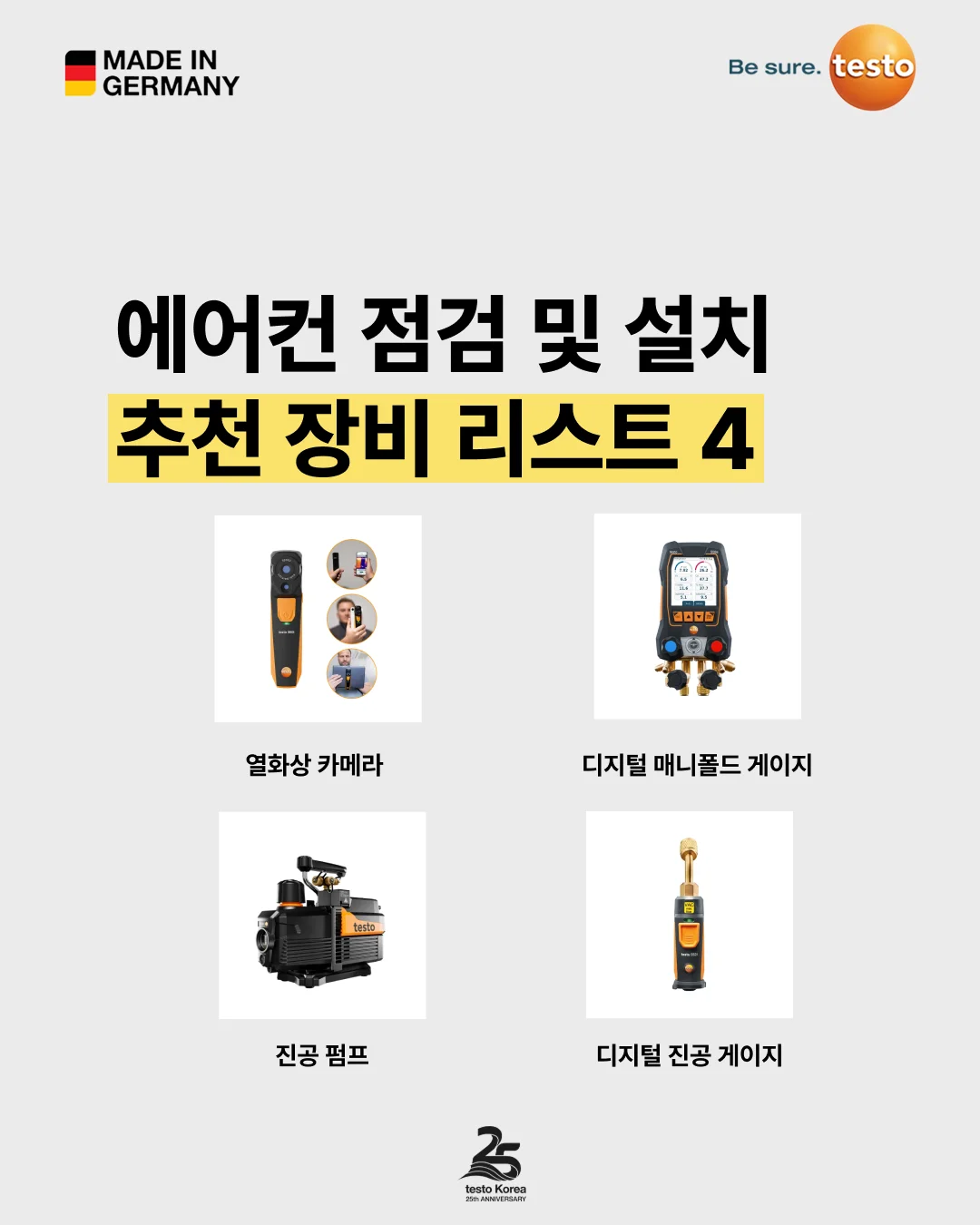

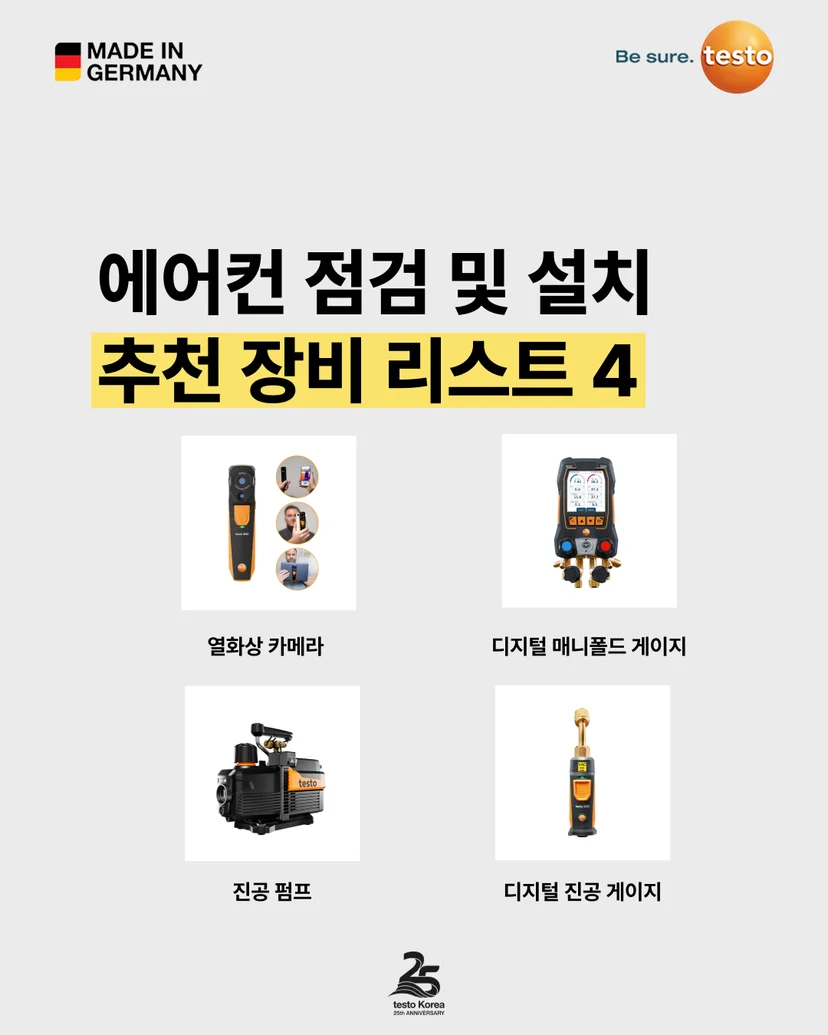

1. 에어컨 점검 및 설치 추천 장비 리스트 4

에어컨 설치와 유지보수 현장에서는 단순히 냉매를 충전하는 것만으로 안정적인 성능을 보장하기 어렵습니다. 냉매 압력, 배관 상태, 내부 수분 등 다양한 요소를 함께 점검해야 하기 때문인데요. 이때 활용되는 대표적인 장비는 다음과 같습니다.

1️⃣ 열화상 카메라

냉매 누설이나 압축기·배관의 이상 발열을 시각적으로 확인할 수 있는 장비입니다. 눈에 보이지 않는 온도 분포를 확인해 초기 문제를 빠르게 발견할 수 있습니다.

2️⃣ 디지털 매니폴드 게이지

냉매 압력과 온도를 동시에 측정하고 과열도(Superheat)와 과냉도(Subcooling)를 자동 계산해 냉동 사이클 상태를 보다 정확하게 파악할 수 있는 장비입니다.

과열도와 과냉도가 냉동공조기 점검에서 왜 중요한 지표인지 궁금하다면 아래 게시물에서 자세히 확인할 수 있습니다.

👉 과열도와 과냉도란? 냉동공조기 점검 압력만 보면 안 되는 이유

3️⃣ 진공 펌프

냉매 배관 내부의 불응축 가스(공기)와 수분을 제거하는 핵심 장비입니다. 진공 작업이 제대로 이루어지지 않으면 냉방 효율 저하나 압축기 손상과 같은 문제가 발생할 수 있습니다.

4️⃣ 디지털 진공 게이지

배관 내부가 실제로 어느 정도 진공 상태에 도달했는지 정밀하게 측정하는 장비입니다. 진공 펌프 작업이 제대로 이루어졌는지 확인하는 데 필수적입니다.

에어컨 등 냉난방기 설치와 유지보수 과정에서 필요한 단계별 점검 장비와 추천 제품이 궁금하다면 아래 게시물에서 확인해 보세요.

👉 에어컨 점검 및 유지보수 핵심 단계 및 관련 장비 소개

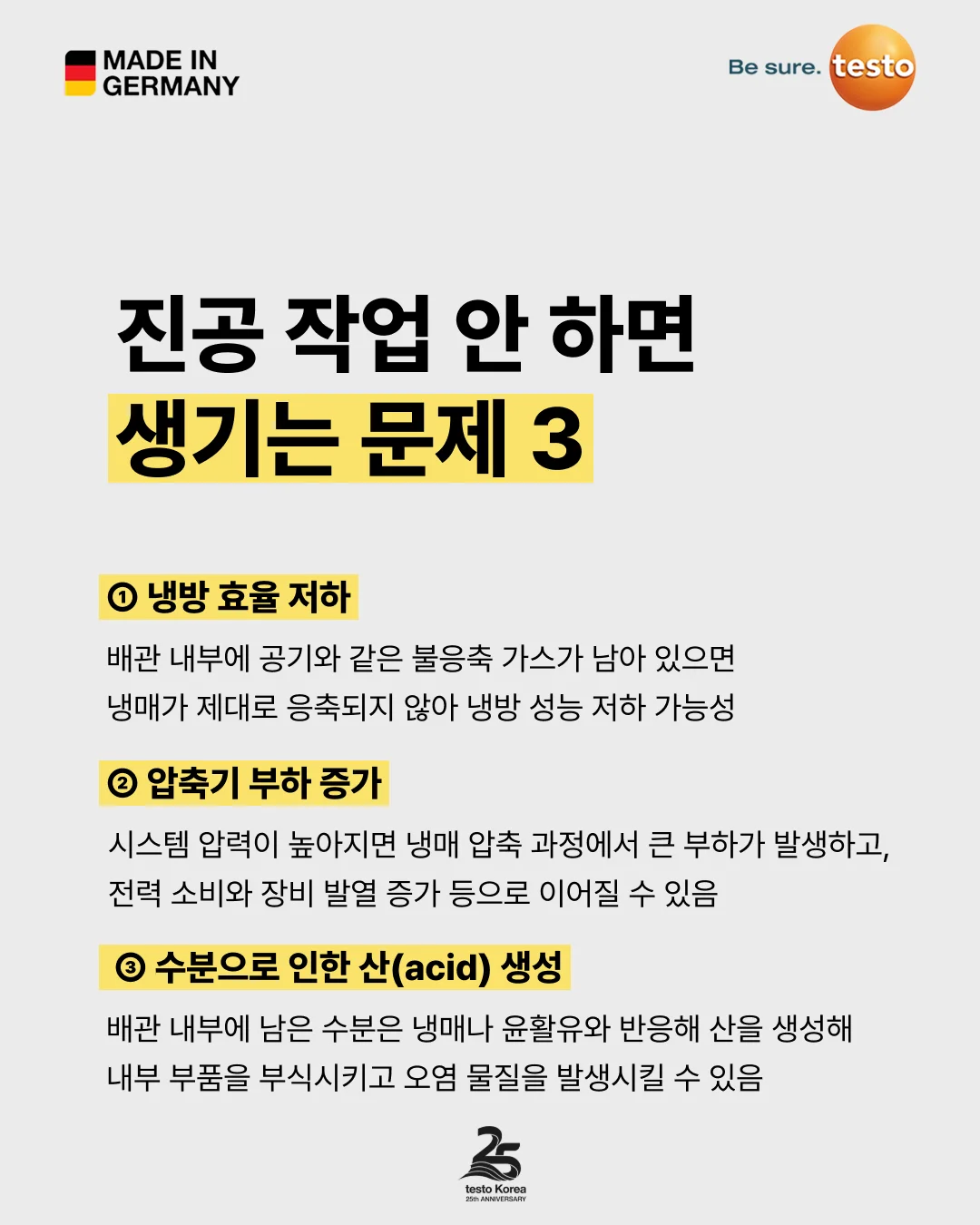

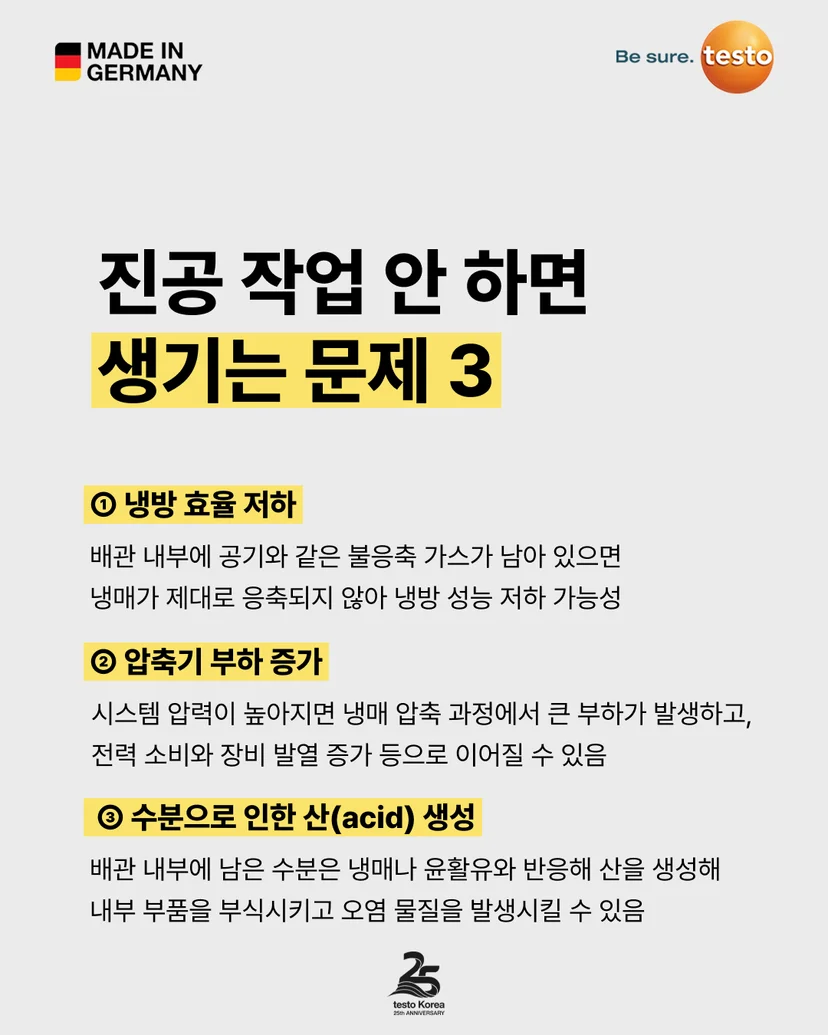

2. 에어컨 진공 작업 안 하면 어떤 문제가 생기나요?

여러 장비 가운데에서도 진공 펌프는 에어컨 설치 품질을 좌우하는 핵심 장비입니다. 배관 내부에 공기나 수분이 남아 있으면 냉동 사이클에 문제가 생겨 냉방 성능이 떨어지고 장비 수명에도 영향을 줄 수 있기 때문입니다. 대표적으로 다음과 같은 문제가 발생할 수 있습니다.

1️⃣ 냉방 효율 저하

배관 내부에 공기와 같은 불응축 가스가 남아 있으면 냉매가 제대로 응축되지 않아 시스템 압력이 상승할 수 있습니다. 그 결과 열교환 효율이 떨어져 냉방 성능이 저하될 수 있습니다.

2️⃣ 압축기 부하 증가

시스템 압력이 높아지면 압축기가 냉매를 압축하는 과정에서 더 큰 부하가 발생합니다. 이로 인해 전력 소비와 장비 발열이 증가하며, 장기간 지속되면 압축기 수명에도 영향을 줄 수 있습니다.

3️⃣ 수분으로 인한 산 생성

배관 내부에 남은 수분은 냉매나 윤활유와 반응해 산(acid)을 생성할 수 있습니다. 생성된 산은 배관과 내부 부품을 부식시키고 오염 물질을 발생시켜 시스템 성능을 저하시킬 수 있습니다.

3. 진공 작업은 어떤 단계로 진행하나요?

에어컨 설치 과정에서 배관 내부의 공기와 수분을 제거하기 위해 반드시 진공 작업을 진행합니다. 이때 핵심 역할을 하는 장비가 바로 진공 펌프입니다.

진공 펌프는 배관 내부 압력을 낮춰 공기와 수분을 제거함으로써 냉동 사이클이 정상적으로 작동할 수 있도록 돕습니다.

✅ 진공 펌프의 원리

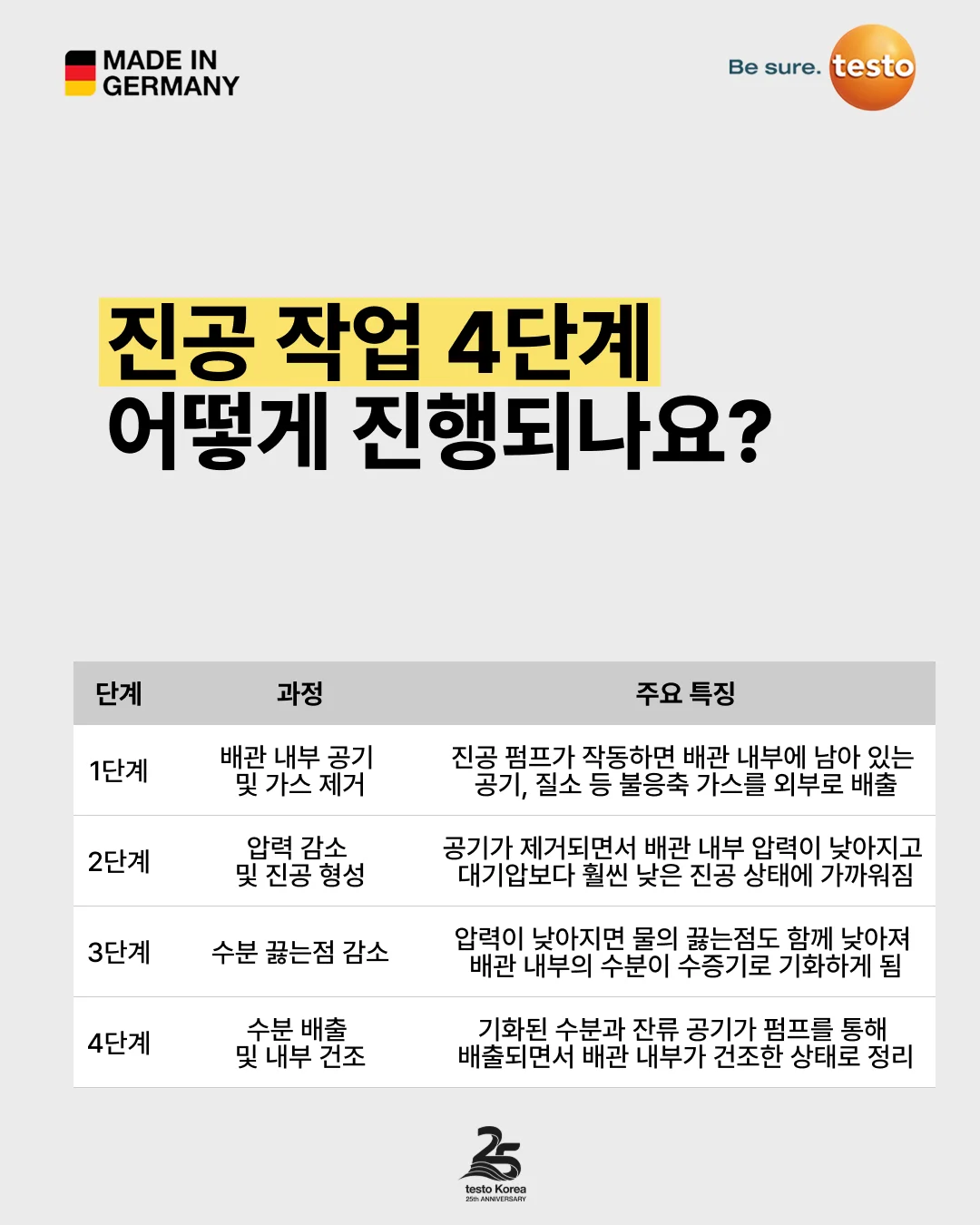

진공 펌프는 배관 내부 압력을 낮춰 공기와 수분을 제거하고 내부를 건조하게 만드는 장치입니다. 압력이 낮아지면 물의 끓는점이 내려가는 원리를 이용해 배관 내부의 수분을 기화시켜 배출하게 됩니다. 즉, 진공 작업은 아래와 같이 공기 제거 → 압력 감소 → 수분 기화 → 배출 총 4단계로 진행됩니다.

에어컨 진공 작업은 이처럼 압력 변화를 이용해 공기와 수분을 함께 제거하는 과정이라고 볼 수 있습니다.

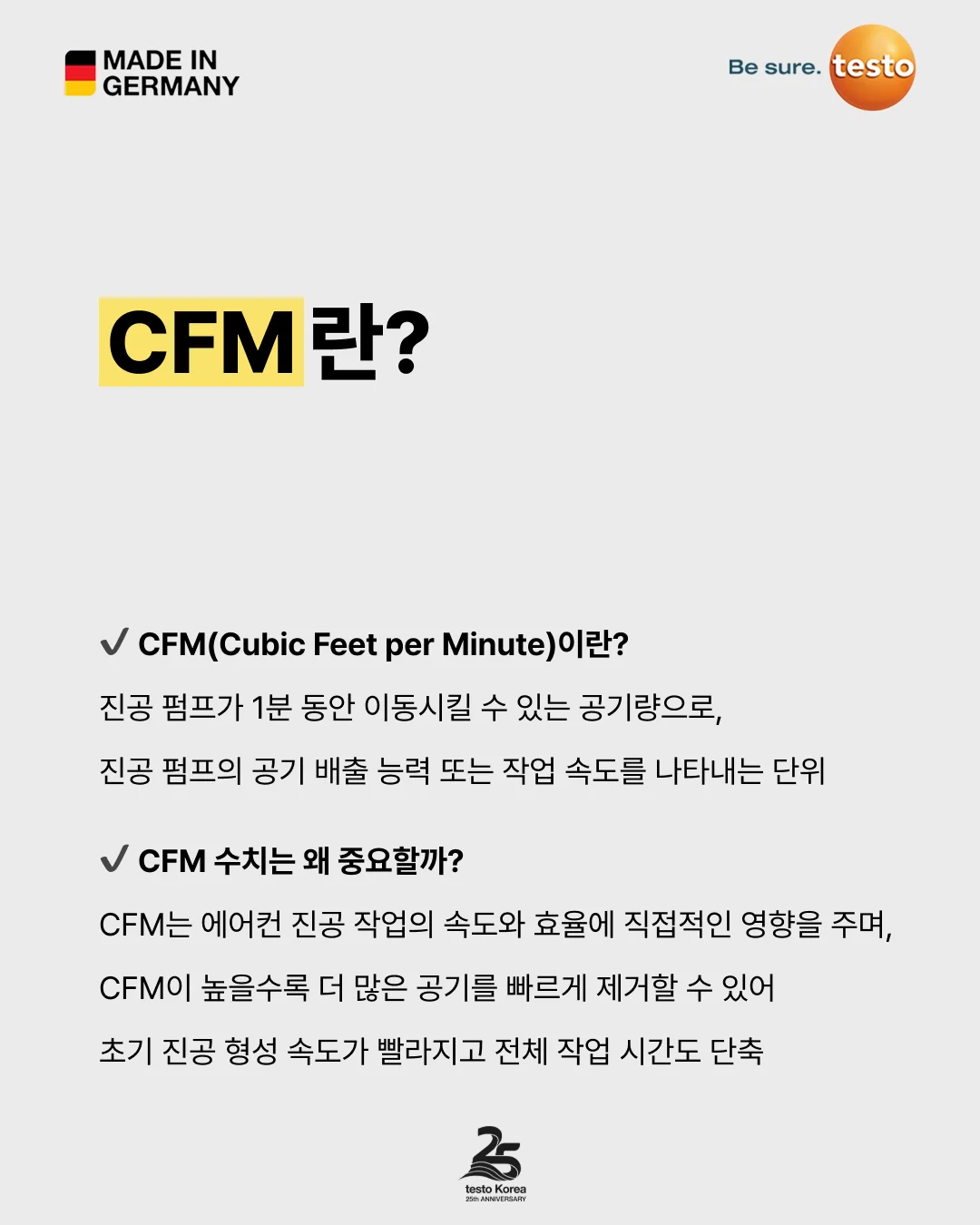

✅ 진공 작업 효율의 척도, CFM(Cubic Feet per Minute)이란?

배관 내부의 공기와 수분을 제거하는 진공 작업에서는 진공 펌프의 배기 속도도 중요한 요소가 됩니다. 이때 사용되는 지표가 바로 CFM입니다.

✔️ CFM이란?

CFM은 Cubic Feet per Minute의 약자로, 진공 펌프가 1분 동안 이동시킬 수 있는 공기량을 의미합니다. 쉽게 말해 진공 펌프의 공기 배출 능력 또는 작업 속도를 나타내는 단위입니다.

✔️ 왜 CFM 수치가 중요할까?

CFM 수치는 에어컨 진공 작업의 속도와 효율에 직접적인 영향을 줍니다. CFM이 높을수록 더 많은 공기를 빠르게 제거할 수 있어 초기 진공 형성 속도가 빨라지고 전체 작업 시간도 단축됩니다.

✔️ 장비 선택 시 체크 포인트

진공 펌프를 선택할 때는 설비 규모와 배관 용적에 맞는 CFM 용량을 선택하는 것이 중요합니다. 예를 들어 배관이 길거나 시스템 규모가 큰 경우에는 7 CFM보다 10 CFM과 같은 높은 용량의 펌프가 더 효율적일 수 있습니다.

그렇다면 실제 냉동·공조 현장에서는 어떤 진공 펌프가 사용될까요? 다음 단락에서 테스토의 스마트 진공 펌프 testo 565i 두 가지 모델(7 CFM / 10 CFM)의 특징과 추천 사용 환경을 살펴보겠습니다.

4. 테스토 testo 565i 진공펌프 2종 비교 및 추천

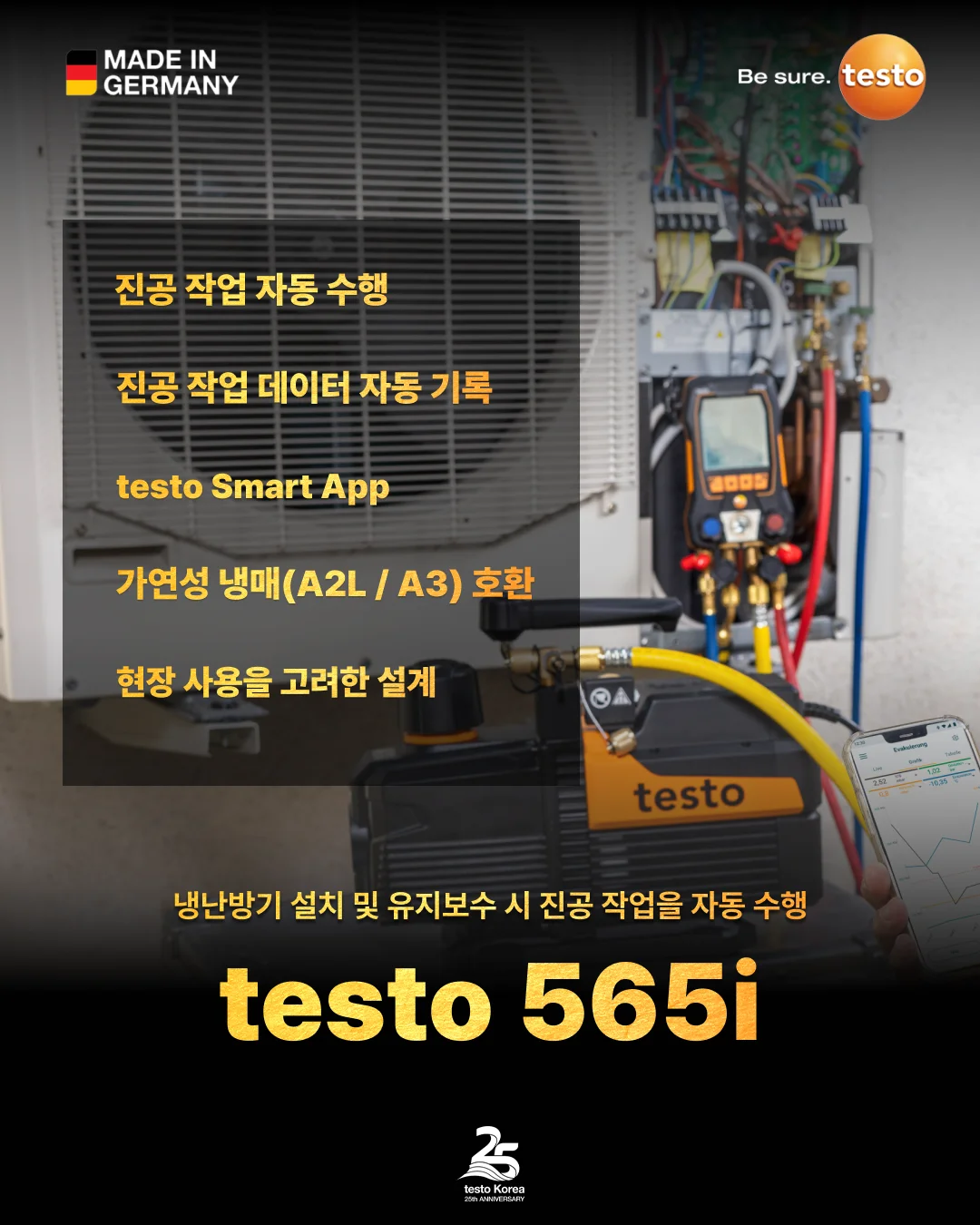

✅ 스마트 진공 펌프 testo 565i 주요 특징

testo 565i는 냉난방기 설치 및 유지보수 시 필요한 진공 작업을 자동으로 수행할 수 있는 스마트 진공 펌프입니다. 테스토 측정 장비와 블루투스 연동이 가능하며, testo Smart App을 통해 작업 설정부터 데이터 관리까지 간편하게 수행할 수 있는 것이 특징입니다.

1️⃣ 진공 작업 자동 수행

testo 565i는 진공 프로브 testo 552i와 연동하면 완전 자동 진공 작업이 가능합니다. 사용자가 목표 진공값을 설정하면 펌프가 자동으로 작동하고, 설정값에 도달하면 펌프가 멈춘 뒤 진공 유지 테스트까지 자동으로 수행합니다.

2️⃣ 진공 작업 데이터 자동 기록

데이터 로깅 기능을 통해 진공 작업 과정이 자동으로 기록됩니다. 모든 작업 과정이 문서화되므로 작업 이력 관리나 보고서 작성에 유용합니다.

3️⃣ testo Smart App으로 간편한 제어

작업 설정, 실시간 데이터 모니터링, 측정 보고서 전송 등을 testo Smart App에서 손쉽게 관리할 수 있습니다. 전원을 켜면 측정기기 및 앱과 자동 블루투스 연결이 이루어져 빠르게 작업을 시작할 수 있습니다.

4️⃣ 가연성 냉매(A2L / A3) 호환

최근 사용이 증가하는 A2L 및 A3 가연성 냉매와 호환되도록 설계되어 냉동 공조 현장에서 안전하게 에어컨 진공 작업을 수행할 수 있습니다.

5️⃣ 현장 사용을 고려한 설계

오일 레벨을 확인할 수 있는 점검용 유리창, 간편한 오일 교체 구조, 인체공학적 손잡이 등 현장 작업 편의성을 고려한 설계를 적용했습니다.

✅ 현장별 추천 CFM 기준은?  (7 CFM vs 10 CFM 차이점)

테스토는 현장의 다양한 요구에 대응하기 위해 testo 565i 시리즈를 7 CFM과 10 CFM 두 가지 라인업으로 선보이고 있습니다. 각 모델의 특징과 추천 분야를 자세히 살펴보겠습니다.

정리하면, 설비 규모가 크고 배관 용적이 클수록 높은 CFM 모델을 선택하는 것이 작업 효율 측면에서 유리합니다. 특히 배관 길이가 길거나 시스템 용적이 큰 경우에는 높은 CFM 용량의 진공 펌프를 사용하면 초기 진공 형성 시간이 크게 단축되어 전체 작업 효율을 높일 수 있습니다.

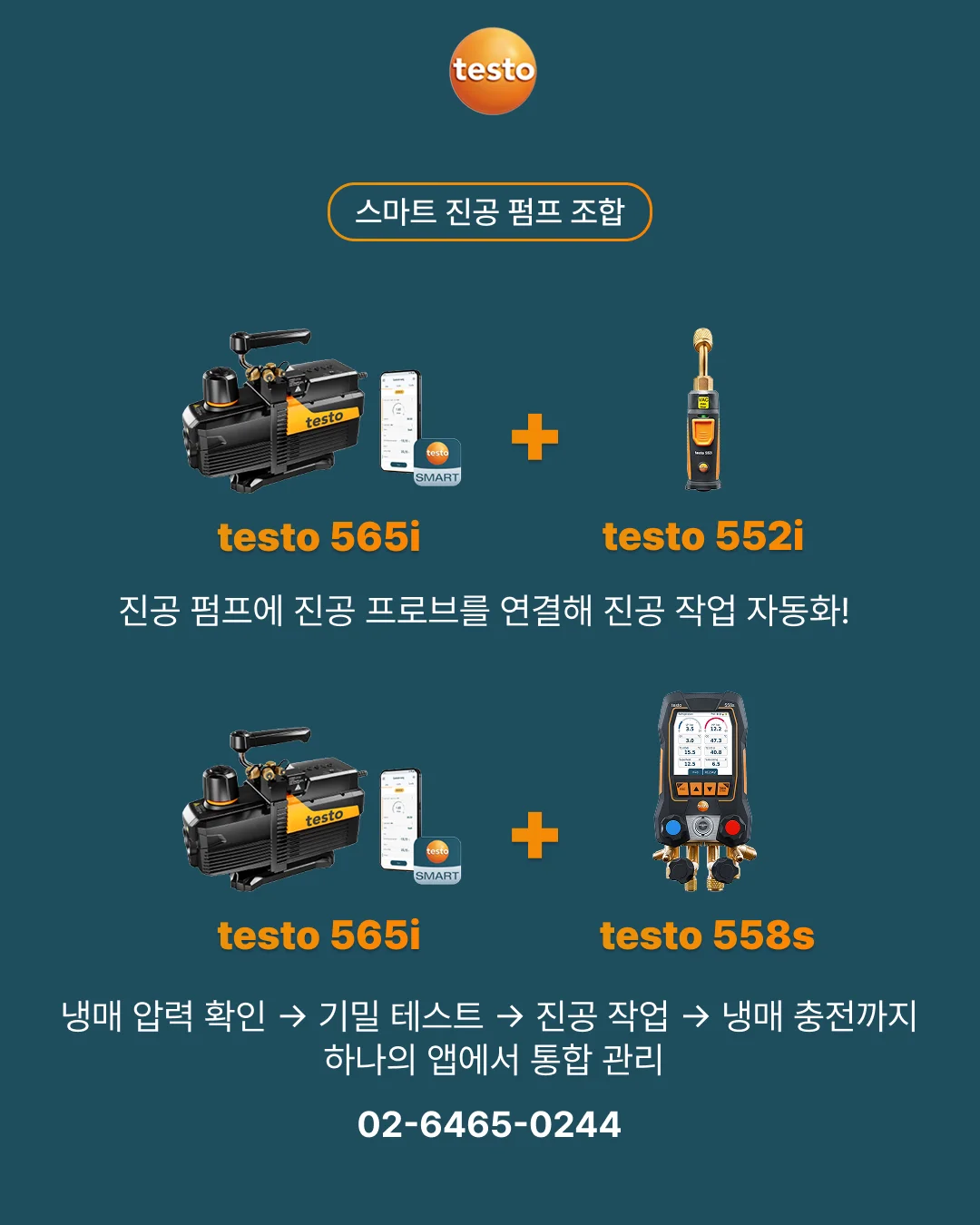

 5. testo 565i 어떤 장비와 꿀조합일까?

진공 펌프는 배관 내부의 공기와 수분을 제거하는 장비이지만, 진공 상태를 측정하는 장비와 냉매 압력을 확인하는 장비를 함께 사용하면 작업 정확도와 효율을 더 높일 수 있습니다.

특히 진공 프로브와 디지털 매니폴드 게이지를 함께 활용하면 에어컨 설치부터 진공 작업, 냉매 충전까지 하나의 작업 흐름으로 관리할 수 있습니다. 다음은 testo 565i의 성능을 더욱 효과적으로 활용할 수 있는 추천 장비 조합입니다.

✅ testo 565i + testo 552i (진공 프로브)

진공 프로브 testo 552i는 배관의 가장 먼 끝단에 설치해 시스템 내부의 실제 진공도를 정밀하게 측정할 수 있는 장비입니다.

✔️ 배관 끝단에서 실제 진공도 무선 측정
✔️ 스마트폰으로 실시간 진공 상태 확인
✔️ 진공 작업 결과를 객관적인 수치로 관리

특히 testo 565i와 연동하면 에어컨 진공 작업을 자동화할 수 있습니다. 사용자가 설정한 목표 진공값에 도달하면 펌프가 자동으로 멈추고 진공 유지 테스트가 진행됩니다. 이를 통해 진공 작업을 객관적인 데이터 기반으로 관리할 수 있으며, 작업 중 다른 작업을 병행할 수 있어 현장 효율도 높아집니다.

✅ testo 565i + testo 558s (디지털 매니폴드 게이지)

디지털 매니폴드 게이지 testo 558s는 냉매 압력과 온도를 측정하고 냉동 사이클 상태를 분석하는 장비입니다.

✔️ 냉매 압력 및 온도 측정
✔️ 과열도 / 과냉도 계산
✔️ 냉동 시스템 상태 진단

testo 565i와 연동하면 냉매 압력 확인 → 기밀 테스트 → 진공 작업 → 냉매 충전까지 하나의 앱에서 통합 관리할 수 있습니다. 이를 통해 작업 과정이 하나의 데이터 흐름으로 연결되며 작업 기록이 자동으로 저장되어 데이터 기반의 관리가 가능합니다.

에어컨 진공 작업 관련 FAQ

Q. 에어컨 진공 작업은 왜 필요한가요?

에어컨 설치 과정에서 냉매 배관 내부에는 공기와 수분이 유입될 수 있습니다. 이를 제거하지 않으면 냉방 효율이 떨어지고 압축기 부하가 증가할 수 있으며, 수분이 냉매와 반응해 부식을 유발할 가능성도 있습니다. 따라서 진공 펌프를 사용해 배관 내부를 진공 상태로 만들고 공기와 수분을 제거하는 작업이 필요합니다.

Q. 7 CFM과 10 CFM 진공 펌프 차이는 무엇인가요?

CFM은 진공 펌프가 1분 동안 이동시킬 수 있는 공기량을 의미하며, 진공 작업 속도를 나타내는 지표입니다. 일반적으로 7 CFM은 가정용 에어컨 등 소형 시스템, 10 CFM은 배관이 길거나 용적이 큰 상업용 설비에 적합합니다. 시스템 규모가 클수록 높은 CFM 용량이 작업 효율을 높이는 데 유리합니다.
